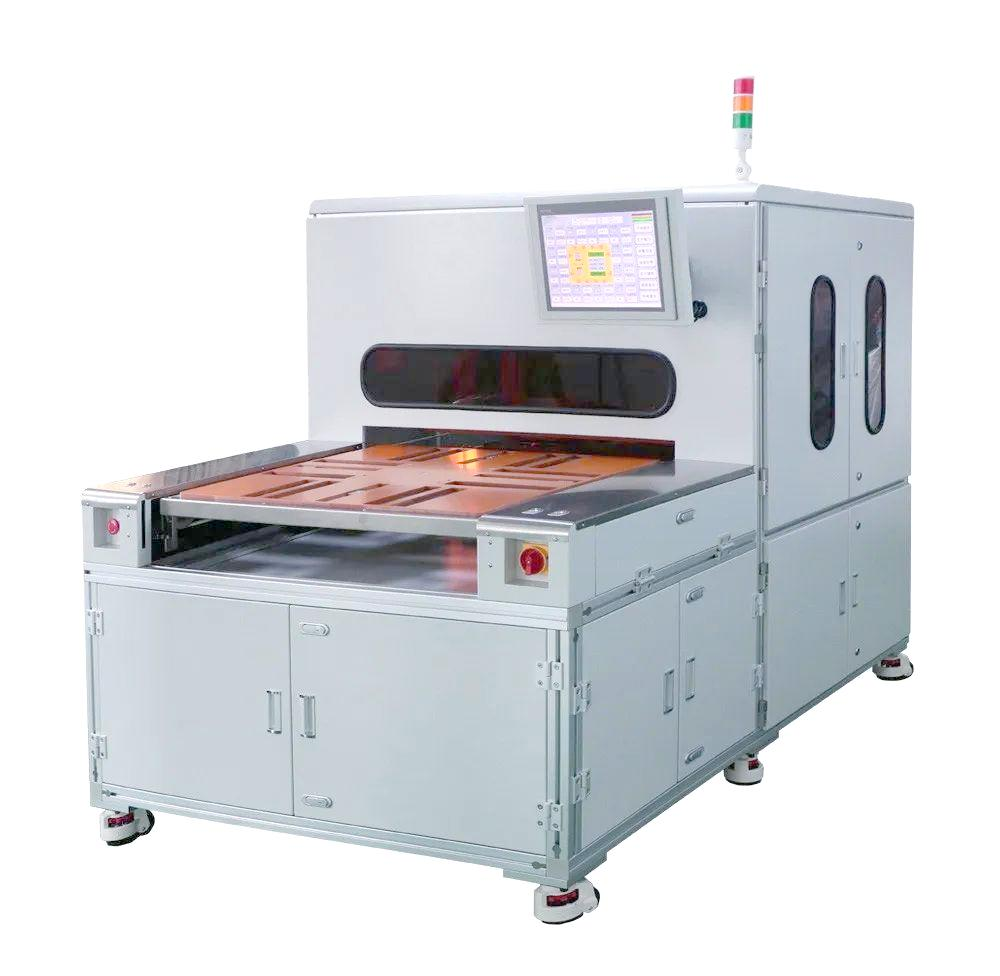

Машина для соединения (Bonding)

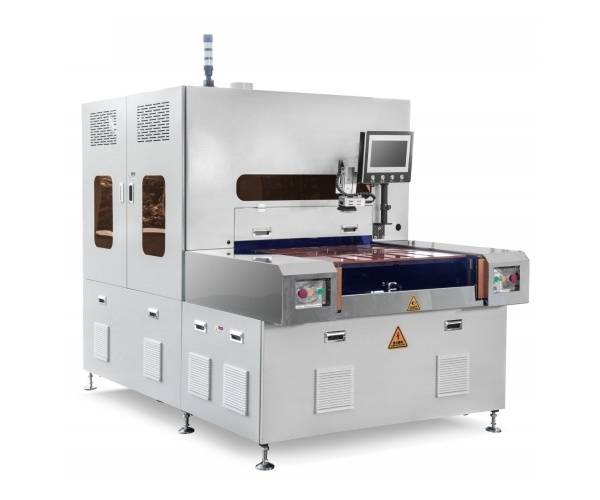

Высокочастотная машина соединения

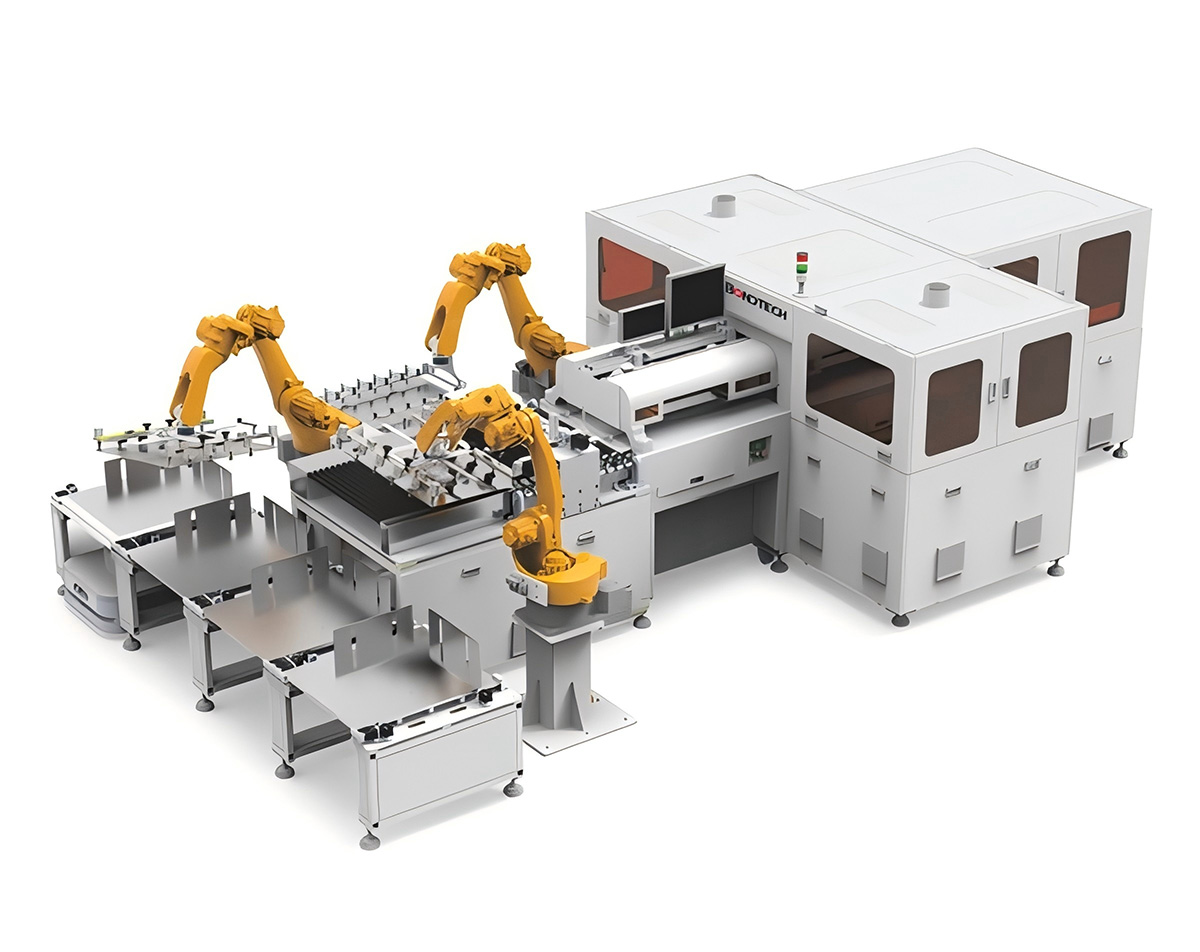

Автоматическая машина соединения
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габаритные размеры (Д × Ш × В), mm | 2250×1400×1800 мм (Д×Ш×В)) | |
| 2 | Масса оборудования (kg)) | около 1000 кг | |
| 3 | Источник питания (кВт)） | AC380В, 50~60Гц, 3P | |
| 4 | Максимальная потребляемая мощность (кВт)） | 4 кВт | |
| 5 | Эффективный диапазон обработки (мм)） | Мин:250×300 мм Макс:635×736,5 мм | |
| 6 | Толщина обработки (мм)） | ≤≤10 мм | |
| 7 | Скорость производства (м/мин)） | Расчёт для 6-слойной платы (2 пан/мин), 8-слойной платы (1,5 пан/мин)) | |
| 8 | Производительность оборудования | 1. 143/4=36/3600/ч÷36=100/ч; 100/ч×20ч/день=2000/×85%≈1700/1. Время 143 с/4 комплекта=36 с/комплект; 3600 с/ч ÷ 36 с=100 компл/ч; 100 компл/ч × 20 ч/день=2000 компл/день × 85% коэффициент использования ≈1700 компл/день | |
| 9 | Точность выравнивания | ±±1 мил | |
| 10 | Конфигурация термоядерной головки | Всего 8 групп (по 4 группы с каждой длинной стороны)) | |
| 11 | Определить размер PIN | Круглый PIN: D3,175 +0/-0,01 мм | |
| 12 | Определить количество PIN | Всего 8 скользящих PIN; 4 PIN/стол | |
| 13 | Толщина основной платы | 0,05–1,0 мм | |
| 14 | Количество столешниц | Верхний и нижний двойной стол (поочерёдная работа)) | |
| 15 | Режим нагрева | Высокочастотный электромагнитный нагрев | |
| 16 | Режим регулировки положения | Ручной независимый режим регулировки положения четырёхсторонней термоядерной головки | |
| 17 | Режим управления | Каждая группа термоядерных головок управляется независимо | |
| 18 | Размеры точек термоядерной головки | W5-8 * L21 мм (сетка)(оснастка совместима с пробивным прессом)) | |
| 19 | Воздух/вентиляция | Газ 6-7 кг/см²; вытяжка: 25 м³/ч | |
| 20 | Диапазон нагрева | Комнатная температура ~ 320 ℃ | |
| 21 | Время смены столешницы | В пределах 3 секунд | |
| 22 | Сигнализация | Трёхцветный индикатор/зуммер | |
| 23 | Производственные записи в реальном времени | Мониторинг данных, отображение и производственная запись | |
