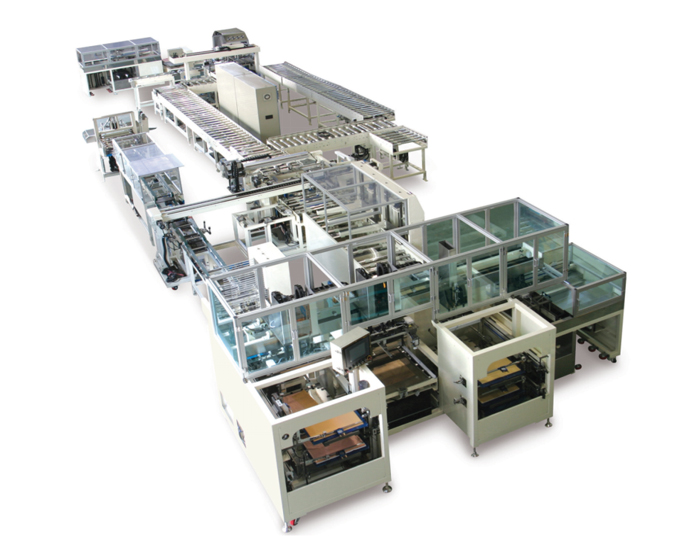

Линия возврата печатных плат
Конвейер возврата
Автоматическая система возврата
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габаритные размеры (Д×Ш×В)) | 30000×14500×3000 мм (Д×Ш×В) | |
| 2 | Пол несущий (т/м²)²) | 2T | |
| 3 | Электрошкаф размер （mm） | 400×200×2000 мм 800×200×2000 мм | |
| 4 | Источник питания | 380В+N+PE, 50/60Гц | |
| 5 | Максимальное потребление энергии, kW | 106,1 кВт | |
| 6 | Спецификация источника воздуха | Air consumption：800-1000 L/minAir pressure： 0,6-0,8 МПа | |
| 7 | Расход водопроводной воды （L/min) | 1.5 | |
| 8 | Объём воздуха пылеотсоса м³/мин | 8 | |
| 9 | Применимый размер стальной платы, мм | 787×1295×1,6 мм (Д×Ш×В)) | |
| 10 | Ширина рулона медной фольги, мм | 1295 мм | |
| 11 | Толщина медной фольги | 1/3–3 унции | |
| 12 | Автоматический комбинированный стол | 11 компл. | |
| 13 | Время на сборку 1 сэндвича (медная фольга+стальная плита+медная фольга)) | ≤≤13 с | |
| 14 | Время смены базовой платы | ≤≤35 с | |
| 15 | Режим резки медной фольги | Верхняя и нижняя медные фольги разрезаются целиком | |
| 16 | Точность укладки | ±±1,5 мм | |
| 17 | Точность выравнивания стальной платы | ±±1 мм | |
| 18 | Частота медных складок | Коэффициент медных складок платы до 16 слоёв контролируется ≤0,2%; платы 18-32 слоёв — ≤0,3%% | |
| 19 | Автоматический разборный стол | 1 компл. | |
| 20 | Способ шлифовки стальной платы | Двусторонний шлифовальный станок с мокрым ремнём | |
| 21 | Способ очистки стальной платы | Машина для очистки стальных плат (2 щётки)) | |
| 22 | Скорость линии шлифовки и очистки | 0-30 м/мин | |
| 23 | Пустой каркас временно хранится | Временная стойка хранения (12 ярусов)) | |
