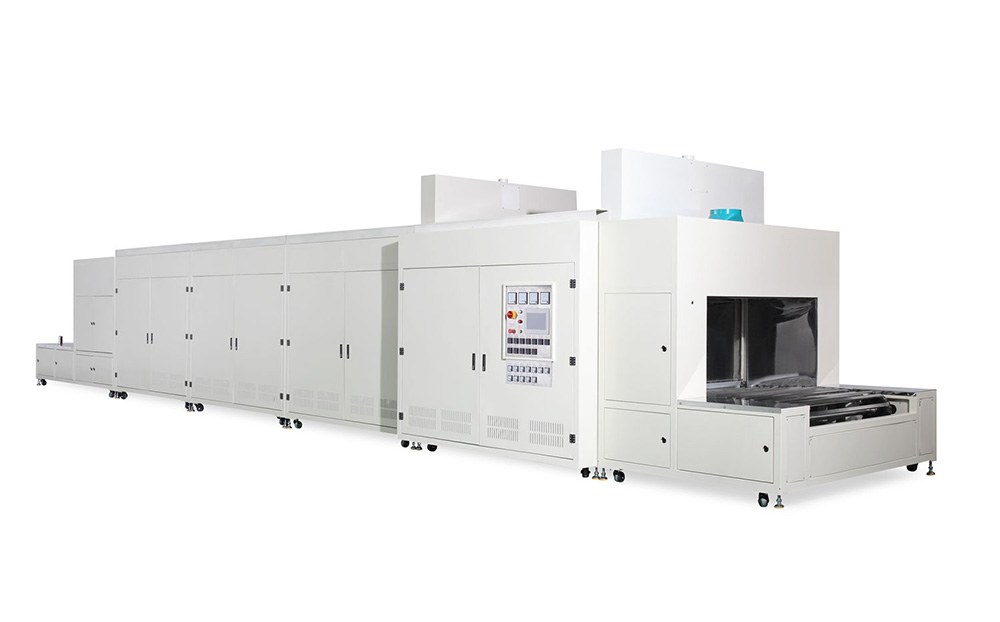

Туннельная печь бокового зажима для предварительной сушки
Автоматическая туннельная печь бокового зажима
Печь отверждения с боковым зажимом
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габаритные размеры (Д × Ш × В), mm | 13330×1840×2922 мм (Д×Ш×В) (Ref.).) | |
| 2 | Масса оборудования (kg)) | 6000 кг | |
| 3 | Источник питания | AC 380В 3-фазная 5-проводная 50 Гц | |
| 4 | Максимальное потребление энергии, kW | 85 кВт | |
| 5 | Эффективный диапазон обработки, mm | Макс:650×750 мм; Мин:420×420 мм | |
| 6 | Толщина обработки, mm | 0,8–3,5 мм | |
| 7 | Скорость производства m/min | ≥≥0,1 м/мин | |
| 8 | Производительность оборудования | ≥≥5,0 пан/мин | |
| 9 | Равномерность температуры | 75 ℃± 2 ℃ ((испытание при полной нагрузке на поверхности платы, исключая вход и выход)) | |
| 10 | Режим управления | ПЛК Panasonic + панель оператора Pro-face;; | |
| 11 | Режим подачи воздуха | Односторонняя горизонтальная поперечная подача воздуха | |
| 12 | Режим загрузки/выгрузки платы | Горизонтальная загрузка платы, ширина 420-650 мм (автоматически регулируемая) (поддержка с двух сторон, центральная деформация ≤ 20 мм)) | |
| 13 | Высота транспортировки | 1100±25 мм | |
| 14 | Шаг | Шаг 25,4 мм | |
| 15 | Цепная форма | Три ряда цепей с большой нагрузкой, все из нержавеющей стали | |
