Машина PTH (сквозная металлизация)

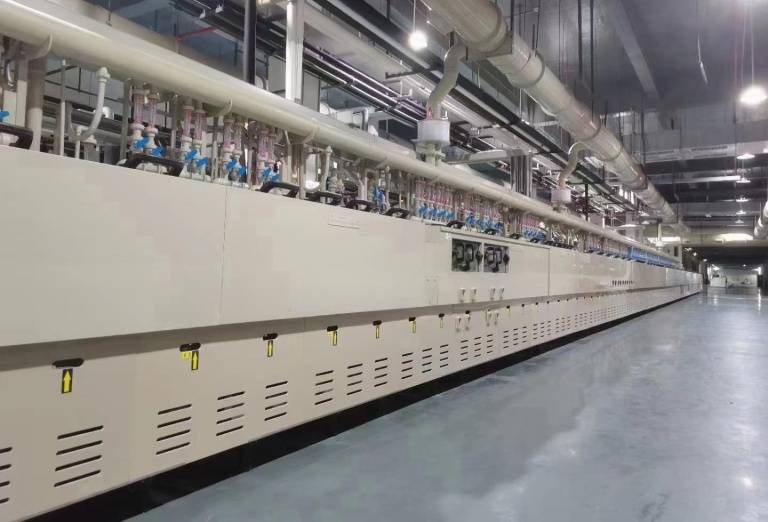

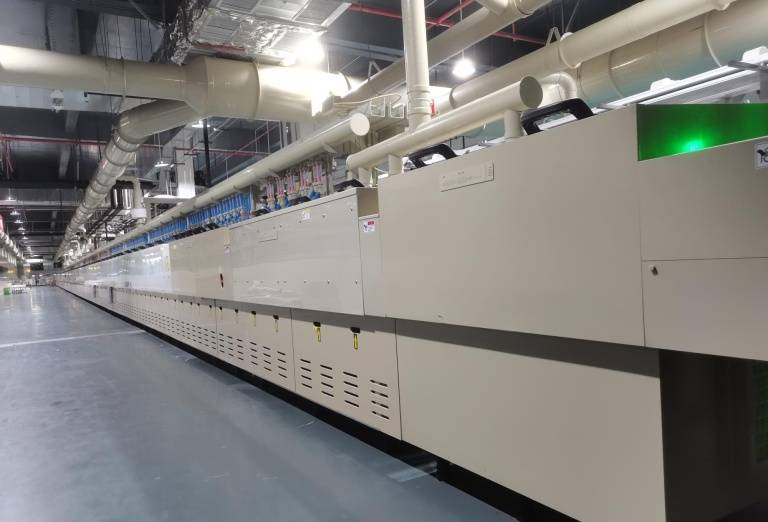

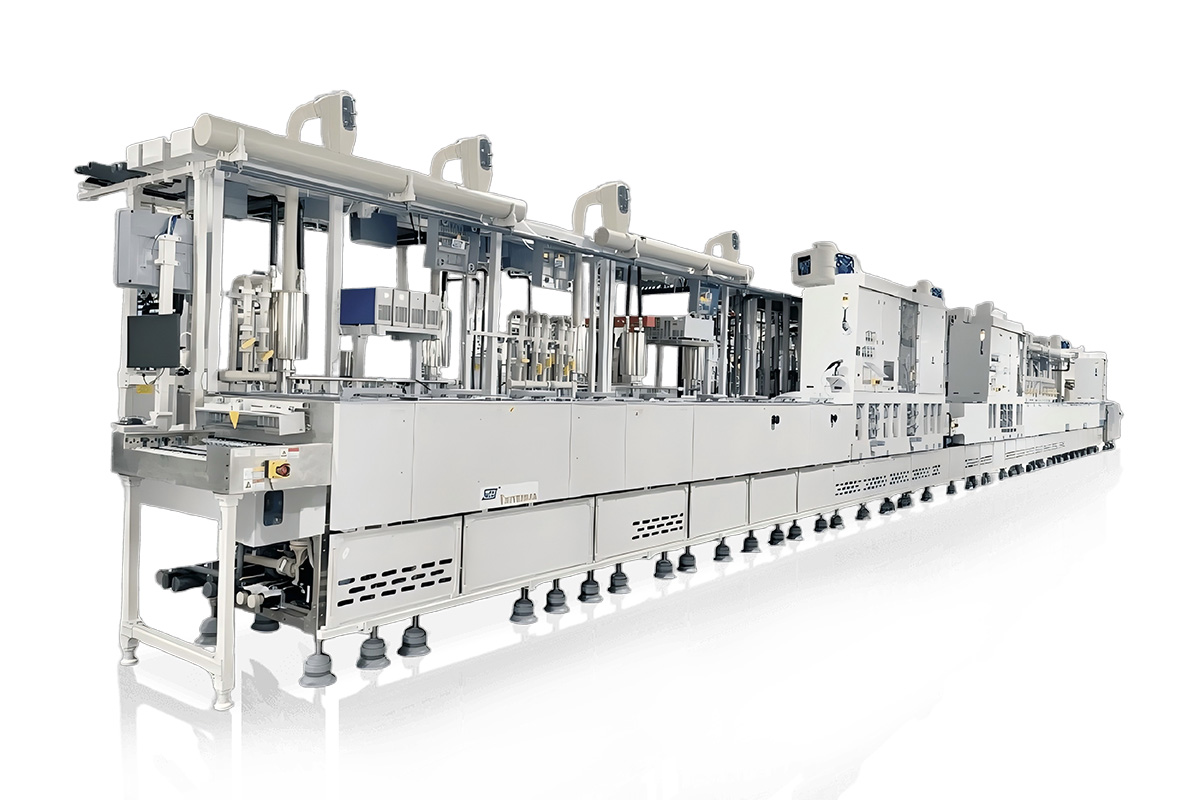

Горизонтальная система PTH

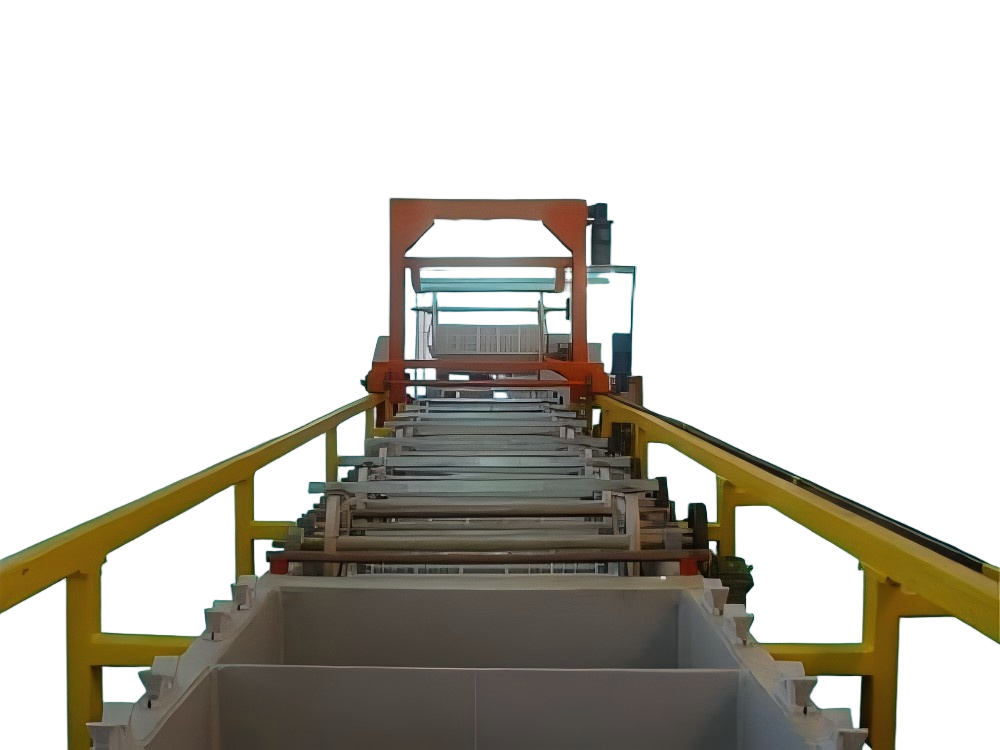

Вертикальное оборудование PTH
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габаритные размеры (Д×Ш×В)) | 71198×1989×3000 мм (Д×Ш×В)) | |
| 2 | Масса оборудования (kg)) | ≥≥42500 кг (без раствора)) | |
| 3 | Электрошкаф размер | 5400×600×2500 мм | |
| 4 | Источник питания | 3PH-AC380V+N+PE, 50/60Hz | |
| 5 | Автоматический выключатель/главный выключатель | Desmear: 600A, PTH: 400A | |
| 6 | Максимальное потребление энергии, kW | 550 кВт | |
| 7 | Мощность нагрева KW | 349 кВт (включая мощность нагревателей периферийных цилиндров)) | |
| 8 | Давление воздуха bar | 6.0-7.0bar | |
| 9 | Водопроводная вода | 20-32 л/мин | |
| 10 | Вода DI | 22-34 л/мин | |
| 11 | Охлаждённая циркуляционная вода | 220-230 л/мин | |
| 12 | Нагреваемая циркуляционная вода | NA: электрический нагрев | |
| 13 | Объём отсасываемого воздуха CMM | 33,0 м³/мин «Секция несухих плат» 13,5 м³/мин «Секция сухих плат»” | |
| 14 | Эффективный диапазон обработки, mm | Min:350*400mmMax:550*650mm | |
| 15 | Толщина обработки, mm | Min:0.3mmMax:3.5mm | |
| 16 | Скорость производства m/min | 1,5~5,0 м/мин, регулируемая「「 Предустановленная рабочая скорость: 2,5 м/мин」」 | |
| 17 | Способность к глубокому металлизированию | 12,5:1 Соотношение сторон 12,5:1 | |
| 18 | С сигнализацией заклинивания платы, остановкой без платы, функциями экономии воды и электроэнергии | / | |
| 19 | Каждая машина оснащена промывочным шлангом для удобного обслуживания | / | |
| 20 | Микровыключатель установлен на крышке фильтров всех секций мойки водой или медицинской воды; открытие крышки останавливает насос для защиты | / | |
| 21 | Все секции раствора верхней крышки с дверцей и защитной функцией; открытие крышки останавливает насос для защиты | / | |
| 22 | Фильтровальная ёмкость литьевая цельная, исключены проблемы утечек из-за плохой сварки. Моющаяся фильтровальная ёмкость позволяет менять различные фильтрующие картриджи, нет необходимости заменять саму ёмкость; можно установить фильтровальную сетку, фильтровальный мешок из хлопка, фильтровальный картридж из хлопка | / | |
