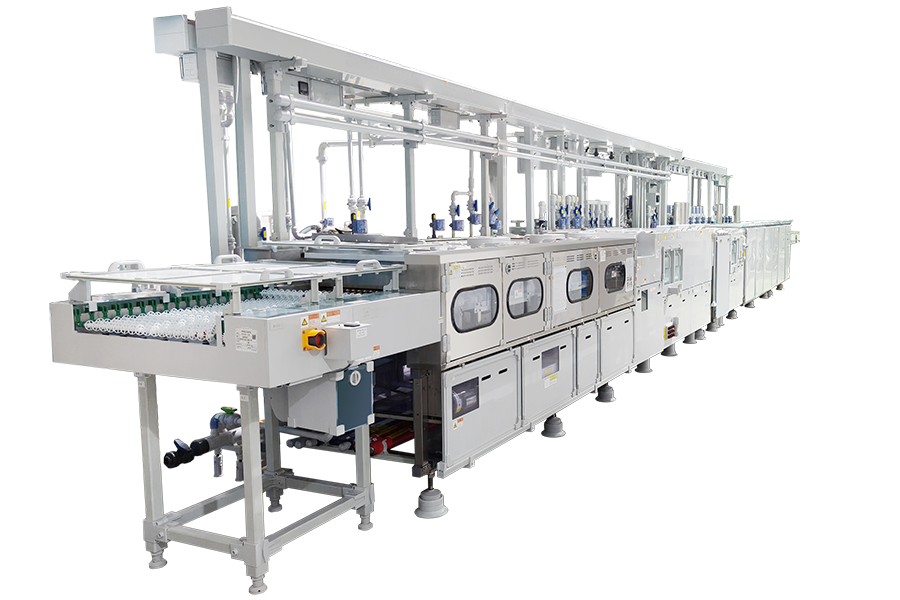

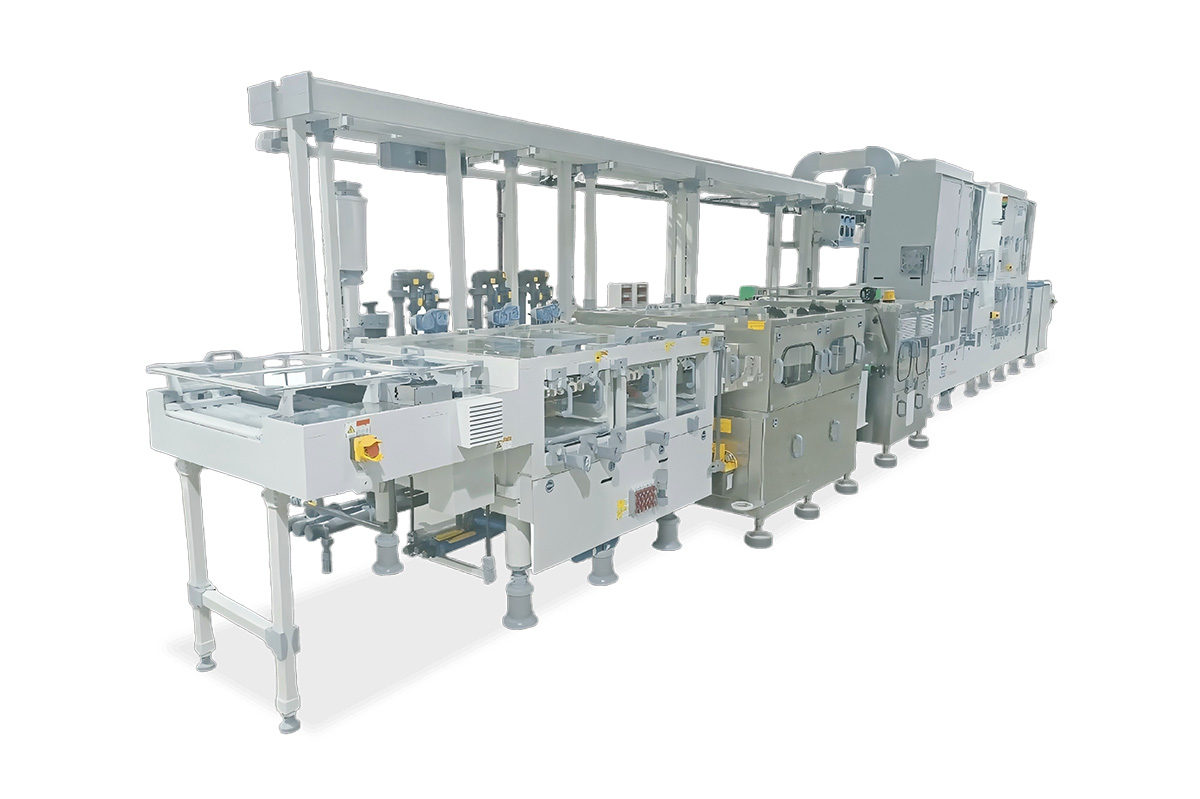

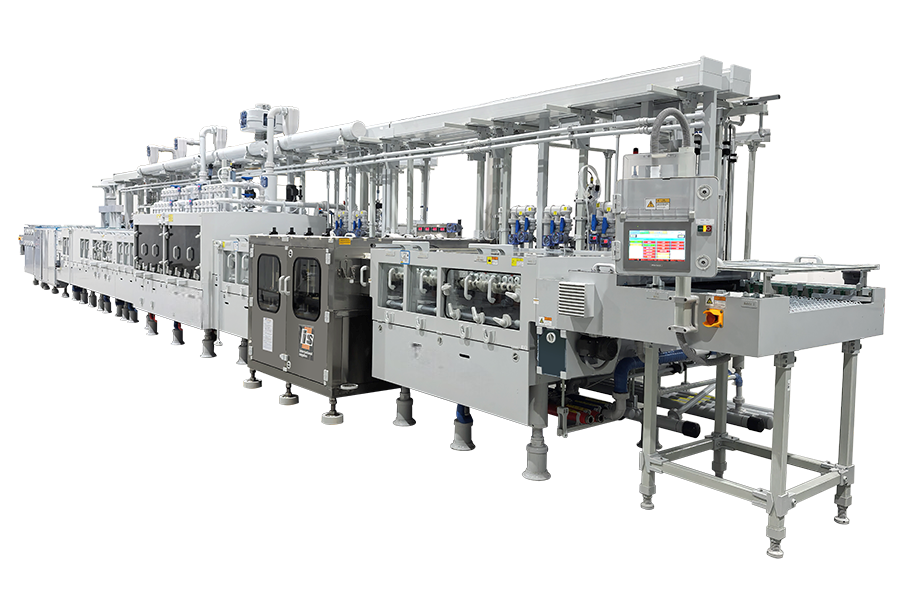

Линия предварительной обработки паяльной маски
Линия предварительной обработки паяльной маски
Оборудование подготовки поверхности
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габаритные размеры (Д×Ш×В)) | 15536×2018×3000 мм (Д×Ш×В)) | |
| 2 | Масса оборудования (kg)) | ≥≥9300 кг (без раствора)) | |
| 3 | Электрошкаф размер （mm） | Электрощит на верхней части станка, не занимает пространство | |
| 4 | Источник питания | 3PH-AC380V+N+PE, 50/60Hz | |
| 5 | Автоматический выключатель/главный выключатель | 150A | |
| 6 | Максимальное потребление энергии, kW | 69 кВт | |
| 7 | Мощность нагрева KW | 24 кВт (включая мощность нагревателей периферийных цилиндров)) | |
| 8 | Давление воздуха bar | 6.0-7.0bar | |
| 9 | Водопроводная вода | 5-8 л/мин | |
| 10 | Вода DI | 5-8L/min | |
| 11 | Охлаждённая циркуляционная вода | 60-65 л/мин | |
| 12 | Нагреваемая циркуляционная вода | NA: электрический нагрев | |
| 13 | Объём отсасываемого воздуха CMM | 6,0 м³/мин «Секция несухих плат» 18,0 м³/мин «Секция сухих плат»” | |
| 14 | Эффективный диапазон обработки, mm | Min:350*400mmMax:550*650mm | |
| 15 | Толщина обработки, mm | Min:0.3mmMax:3.5mm | |
| 16 | Скорость производства m/min | 1,0~5,0 м/мин, регулируемая「「 Предустановленная рабочая скорость: 2,5 м/мин」」 | |
| 17 | Способность к глубокому металлизированию | Соотношение сторон 12,5:1 | |
| 18 | Секция точного шлифования платы оснащена устройством автоматического измерения толщины платы, автоматической регулировкой давления и функцией измерения износа | / | |
| 19 | Секция точного шлифования платы с машиной для回收 медного порошка ×1 компл. | / | |
| 20 | Среднее шероховатое качательное распыление, распылительная рама из нержавеющей стали, не деформируется | / | |
| 21 | С сигнализацией заклинивания платы, остановкой без платы, функциями экономии воды и электроэнергии | / | |
| 22 | Каждая машина оснащена промывочным шлангом для удобного обслуживания | / | |
| 23 | Микровыключатель установлен на крышке фильтров всех секций мойки водой или медицинской воды; открытие крышки останавливает насос для защиты | / | |
| 24 | Все секции медицинской воды верхней крышки с дверцей и защитной функцией; открытие крышки останавливает насос для защиты | / | |
| 25 | Фильтровальная ёмкость литьевая цельная, исключены проблемы утечек из-за плохой сварки. Моющаяся фильтровальная ёмкость позволяет менять различные фильтрующие картриджи, нет необходимости заменять саму ёмкость; можно установить фильтровальную сетку, фильтровальный мешок из хлопка, фильтровальный картридж из хлопка | / | |
