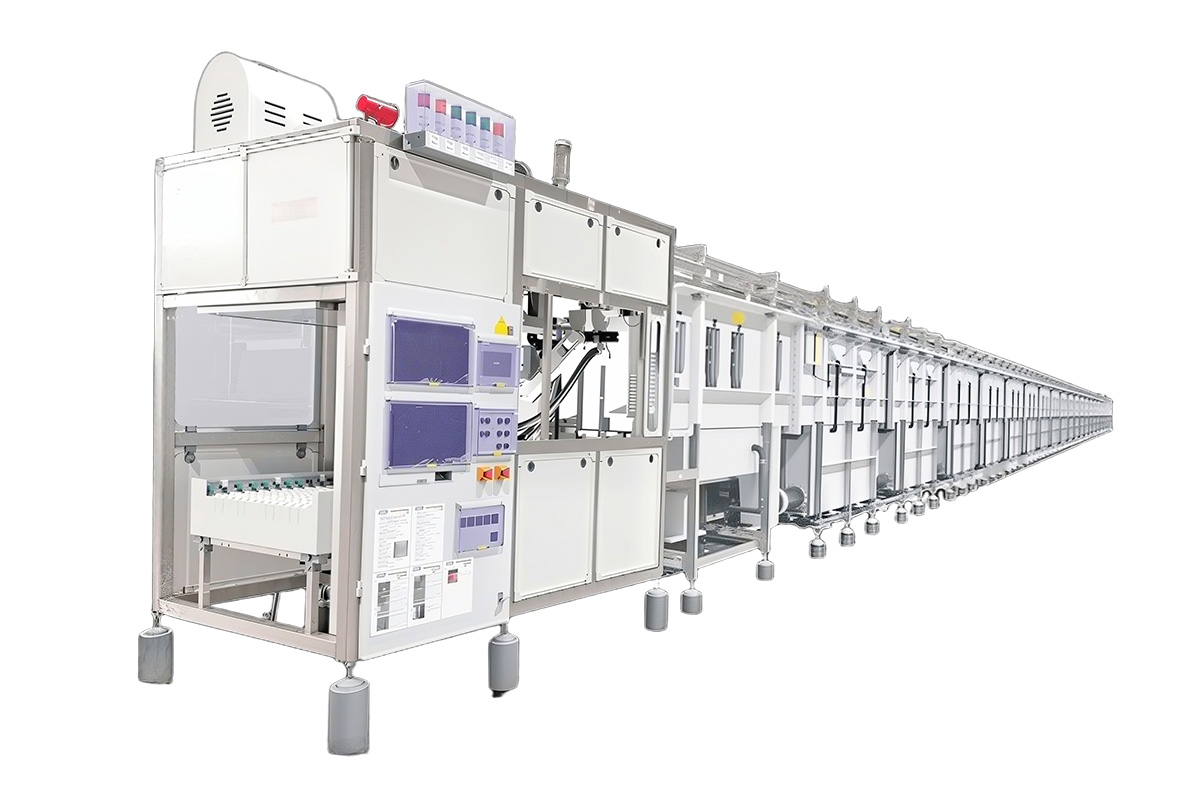

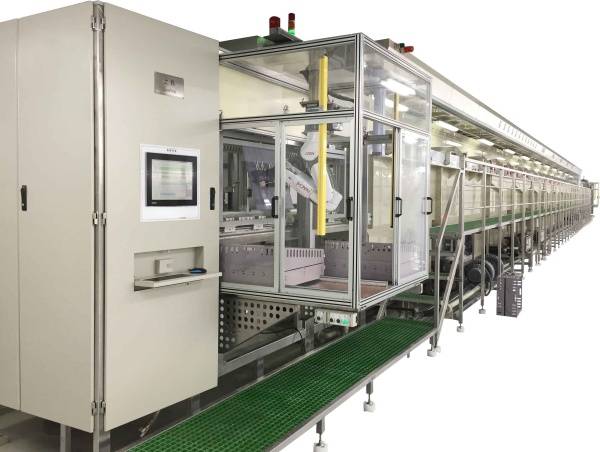

Вертикальная непрерывная линия меднения VCP
Вертикальная непрерывная линия нанесения покрытий
Вертикальная машина непрерывного меднения
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габаритные размеры (Д × Ш × В), mm | 36670×2250×3695 мм | |
| 2 | Масса оборудования (kg)) | 25904 кг | |
| 3 | Источник питания | 3PH-AC380V+N+PE, 50/60Hz | |
| 4 | Автоматический выключатель / главный выключатель, A | 630 А | |
| 5 | Максимальное потребление энергии, kW | 250,85 кВт | |
| 6 | Мощность нагрева KW | 81 кВт | |
| 7 | Эффективный диапазон обработки, mm | Мин:300×350 мм Макс:635×750 мм | |
| 8 | Толщина обработки, mm | Min:0.3mmMax:3.5mm | |
| 9 | Скорость производства m/min | 0,6–3,0 м/мин,, 0,6–3,0 м/мин, регулируемая | |
| 10 | Равномерность покрытия | cov≤5%% | |
| 11 | Способность к глубокому металлизированию | 10:1 Соотношение сторон 10:1 | |
| 12 | Система автоматического добавления жидкости дозированием | Подключён к центральному дозирующему трубопроводу | |
| 13 | Механизм автоматической разгрузки | Манипулятор 7 кг, способный захватывать платы ниже 3 кг | |
| 14 | Выпрямитель | DC 800А 5В | |
| 15 | Система сигнализации заклинивания/отсутствия платы | Обнаружение пустой платы и установка, инфракрасное обнаружение излучения | |
| 16 | Конфигурация обнаружения длины платы | Контроль длины платы, установка, обнаружение решётки | |
| 17 | Система сигнализации перегрева | Установка высокоточного датчика температуры | |
| 18 | Сигнализация высокого/низкого уровня | Поплавковый датчик регулирует требуемый уровень жидкости по мере необходимости | |
| 19 | Сигнализация аварийной перегрузки насоса | Сигнализация аварийного режима | |
| 20 | Сигнализация отказа выпрямителя | Сигнализация аварийного режима | |
| 21 | Хранение производственных параметров | Записи легко отслеживаются | |
| 22 | Анодная заслонка | Линия блокировки тока высокого потенциала | |
| 23 | Подъём заслонки | Регулировка по необходимости | |
| 24 | Индикация срабатывания | Мониторинг в любое время | |
| 25 | Медная ванна | 8 | |
| 26 | Медная ванна | 1 | |
