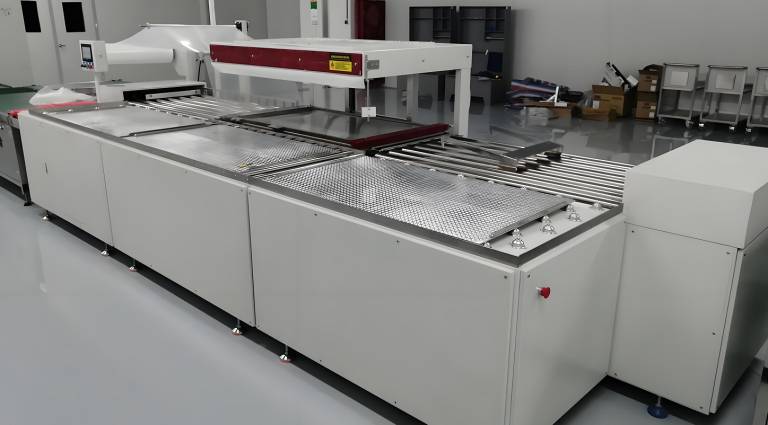

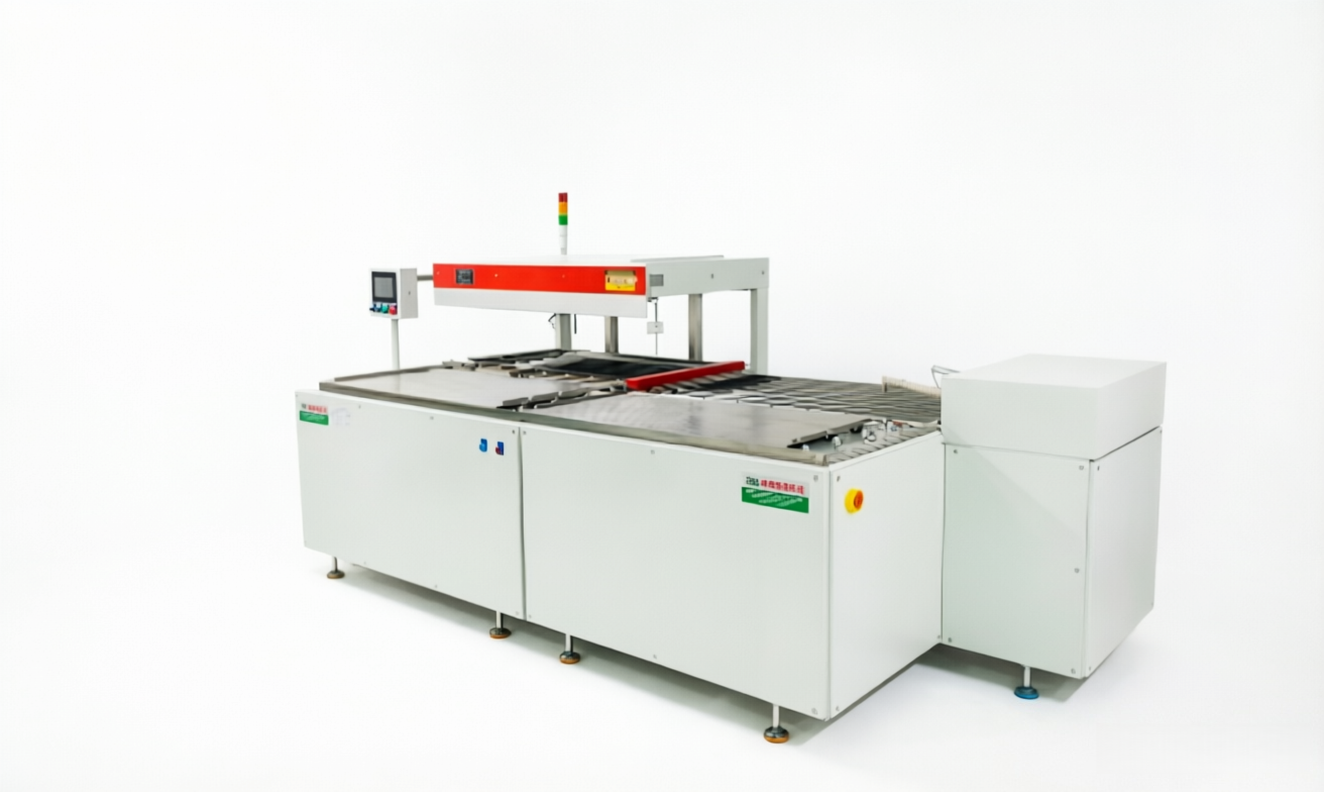

Автоматический упаковочный станок для печатных плат
Машина вакуумной упаковки
Автоматический упаковочный станок
Характеристики
| № | Наименование проекта | Параметры спецификации | |
| 1 | Габариты (Д * Ш * В)мм | L3114mm * W1812mm * H1457.9mm | |
| 2 | Вес оборудования (Kg) | Около 1200KG | |
| 3 | Источник питания | 380V 3 фазы 50Hz | |
| 4 | Максимальное энергопотребление KW | 38KW | |
| 5 | Упаковочная зона | W700mm* L900mm | |
| 6 | Размеры несущей платы | W700mm*L 920mm | |
| 7 | Скорость упаковки | 1 мин/плата (за исключением выдвижной платы-качалки) | |
| 8 | Производительность оборудования | 250m²-400m²/час (при 10 слоях, уложенных друг на друга) | |
| 9 | Способ подачи платы | Вход спереди, выход справа | |
| 10 | Способ резки плёнки | Резка плёнки холодным ножом | |
| 11 | Источник сжатого воздуха | 0.5∽0.8mpo (сухой, без воды) | |
| 12 | ПЭ плёнка | W780mm | |
| 13 | Воздушно-пузырьковая плёнка | L 890mm*690mm | |
| 14 | Пневматический холодный нож | CY3R15-850 | |
| 15 | Вакуумный контактор | S-P11 | |
| 16 | Контактор нагрева | S-P40T | |
| 17 | Контактор управления | RC-11C | |
| 18 | Датчик приближения | TRN18-08NC | |
| 19 | Датчик приближения | TRN18-08NO | |
| 20 | Фотоэлектрический датчик | PTE-D30N（Meiji） | |
| 21 | Реле контроля чередования фаз | ARP-4 | |
| 22 | Цепь | Четыре и шесть | |
| 23 | Звёздочка | Четыре и шесть | |
| 24 | Человеко-машинный интерфейс | TK6072iP | |
| 25 | ПЛК | FX3GA60MR/ FX5U-64MR/ES | |
| 26 | Частотный преобразователь | VFD007EL21A | |
| 27 | Двигатель | GH22-200W-60S-B、GH28-400W-60S-B | |
| 28 | Вакуумный насос низкого шума | 3KW | |
| 29 | Блок питания 24V | S8FS-C10024 | |
