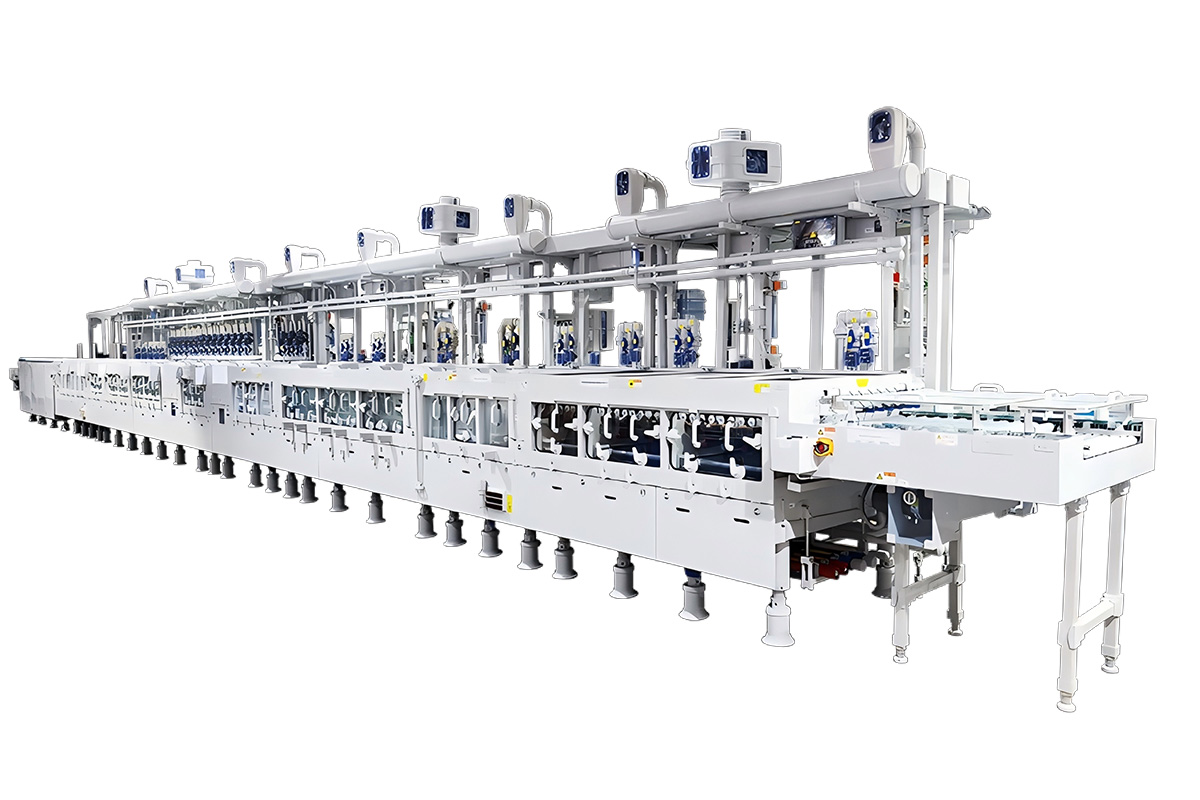

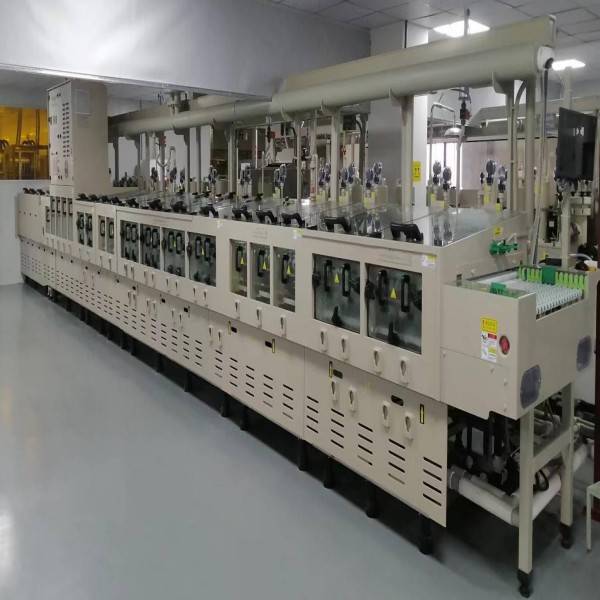

Горизонтальная линия коричневого оксидирования
Характеристики
| № | Наименование | Технические параметры | |
| 1 | Габаритные размеры (Д*Ш*В) | 17064mm(L)x1711mm(W)x3000mm(H) | |
| 2 | Вес оборудования (Kg) | ≥10300Kg (без раствора) | |
| 3 | Электрический шкаф управления размер | Электрический шкаф на верху машины, не занимает места | |
| 4 | Источник питания | 3PH-AC380V+N+PE, 50/60Hz | |
| 5 | Автоматический выключатель/Главный выключатель | 150A | |
| 6 | Максимальное энергопотребление KW | 71KW | |
| 7 | Мощность нагрева KW | 40KW()(включая мощность нагревателей периферийных цилиндров) | |
| 8 | Давление воздуха bar | 6.0-7.0bar | |
| 9 | Водопроводная вода | 9-14L/min | |
| 10 | Вода DI | 5-8L/min | |
| 11 | Охлаждённая циркуляционная вода | 35-40L/min | |
| 12 | Нагреваемая циркуляционная вода | NA: Электрический нагрев | |
| 13 | Объём отсасываемого воздуха CMM | 10.5m³/min «Секция несухих плат»13.5m³/min «Секция сухих плат» | |
| 14 | Рабочий диапазон обработки mm | Мин:350*400mm Макс:550*650mm | |
| 15 | Толщина обработки mm | Мин:0.05mm (без толщины меди) Макс:2.5mm | |
| 16 | Скорость производства m/min | 1.0~5.0m/Min, Регулируемая「 Предустановленная рабочая скорость:2.5m/min」 | |
| 17 | С сигнализацией заклинивания платы, остановкой без платы, функциями экономии воды и электроэнергии | / | |
| 18 | Каждая машина оснащена промывочным шлангом для удобного обслуживания | / | |
| 19 | Микровыключатель установлен на крышке фильтров всех секций промывки водой или технологической воды, открытие крышки останавливает насос для защиты | / | |
| 20 | На всех секциях технологической воды крышка с дверью имеет защитную функцию, открытие крышки останавливает насос для защиты | / | |
| 21 | Фильтрационный бак отлит цельным литьём под давлением, проблемы утечки из-за плохой сварки исключены. Моющийся фильтрационный бак позволяет менять различные фильтрующие картриджи, нет необходимости заменять сам бак, можно установить фильтрующую сетку, фильтровальный мешок, фильтровальный картридж | / | |
