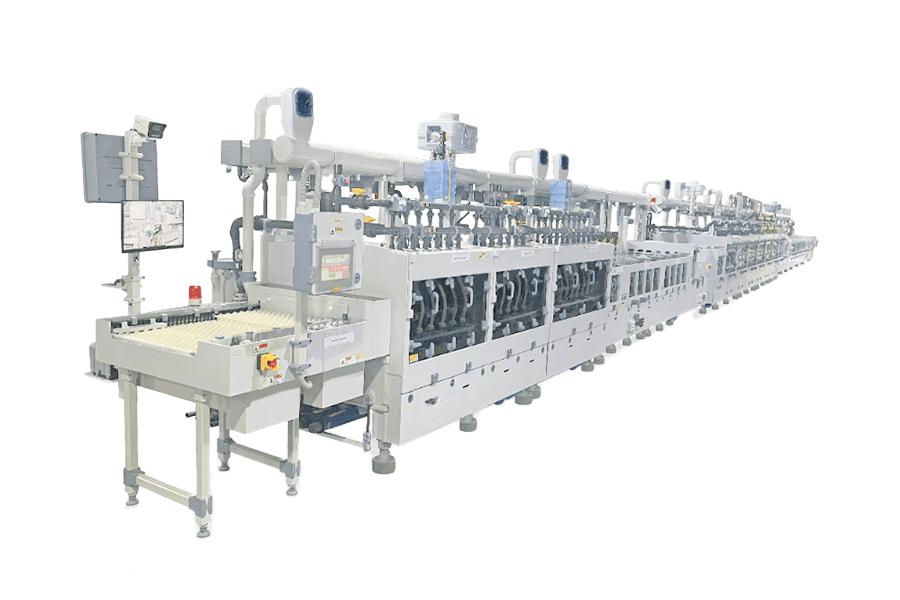

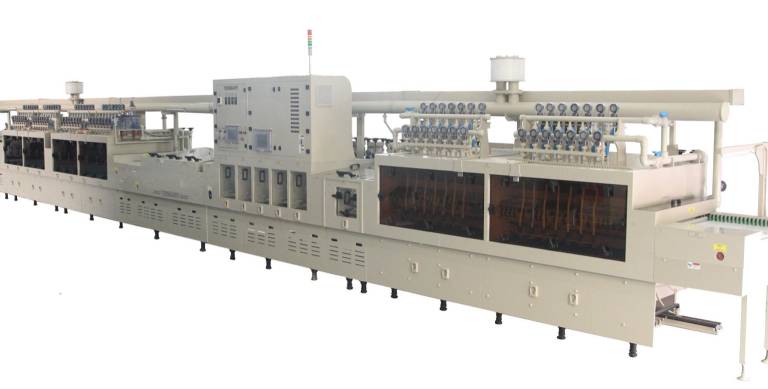

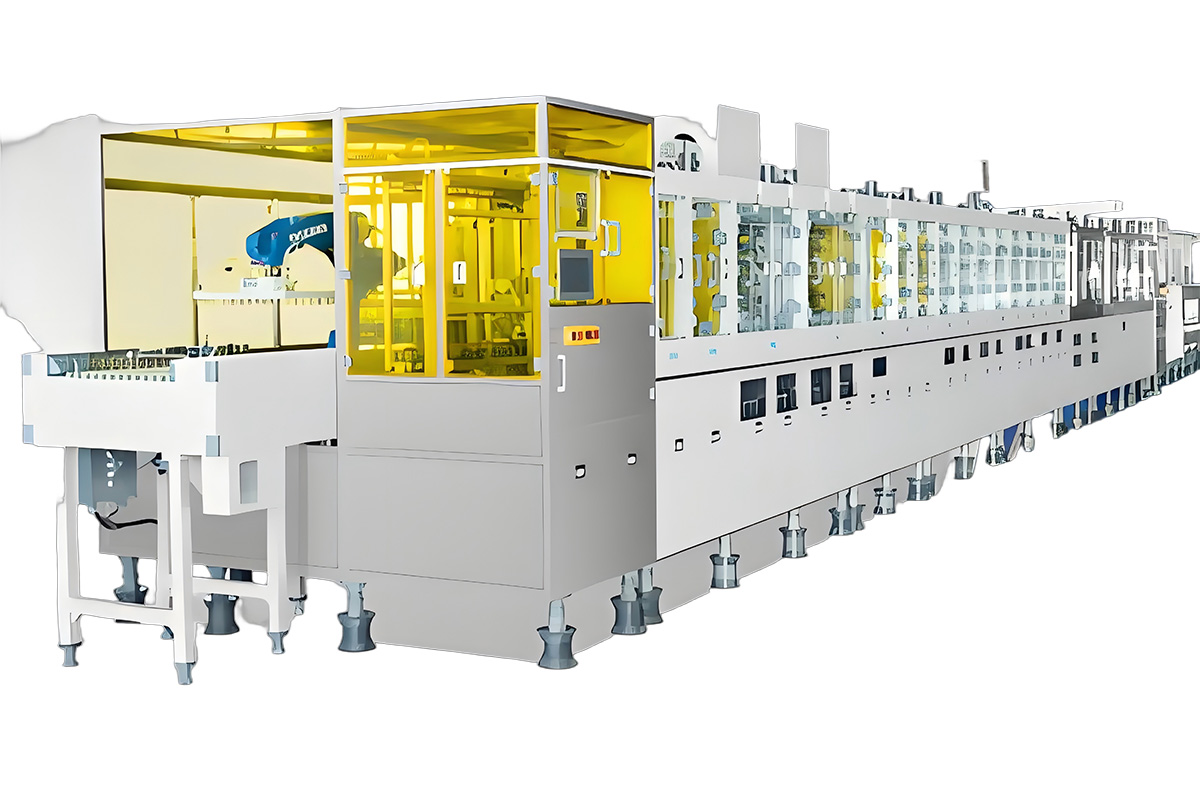

Линия DES (проявление, травление, удаление)
Линия DES внутреннего слоя
Оборудование травления и удаления
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габаритные размеры (Д×Ш×В)) | 26996×2362×3000 мм (Д×Ш×В)) | |
| 2 | Масса оборудования (kg)) | ≥≥16200 кг (без раствора)) | |
| 3 | Электрошкаф размер （mm） | 2700×600×2500 мм | |
| 4 | Источник питания | 3PH-AC380V+N+PE, 50/60Hz | |
| 5 | Автоматический выключатель/главный выключатель | 400A | |
| 6 | Максимальное потребление энергии, kW | 205 кВт | |
| 7 | Мощность нагрева KW | 109 кВт (включая мощность нагревателей периферийных цилиндров)) | |
| 8 | Давление воздуха bar | 6.0-7.0bar | |
| 9 | Водопроводная вода | 20-32 л/мин | |
| 10 | Вода DI | NA | |
| 11 | Охлаждённая циркуляционная вода | 145-150 л/мин | |
| 12 | Нагреваемая циркуляционная вода | NA: электрический нагрев | |
| 13 | Объём отсасываемого воздуха CMM | 18,0 м³/мин «Секция несухих плат» 9,0 м³/мин «Секция сухих плат»” | |
| 14 | Эффективный диапазон обработки, mm | Min:350*400mmMax:550*650mm | |
| 15 | Толщина обработки, mm | Мин:0.05mm (без толщины меди) Макс:2.5mm | |
| 16 | Скорость производства m/min | 1,0~10 м/мин, регулируемая「「 Предустановленная рабочая скорость: 2,5 м/мин」」 | |
| 17 | Равномерность травления | Верхняя поверхность плат ≥94%, нижняя поверхность плат ≥95%％ | |
| 18 | Секции проявки (1) (2), секции лезвийного травления (1) (2) с распылительным насосом и функцией автоматического поддержания постоянного давления | / | |
| 19 | Секция травления использует вакуумное травление для уменьшения эффекта затопления верхней поверхности платы, равномерность травления хорошая | / | |
| 20 | Секция кислотного травления оснащена автоматическим контроллером дозирования для контроля точного добавления окислителя, кислотности и удельного веса | / | |
| 21 | Распылительная рама проявки изготовлена из нержавеющей стали, распылительная рама травления — из нетитанового материала, опорная мостовая плата трансмиссии травления — из титана, поэтому деформация исключена | / | |
| 22 | Дисплеи скорости транспортировки транспортировочной, проявочной, лезвийно-травящей и снимающей плёнку секций расположены на цветной стальной панели в беспыльном помещении; скорость каждой секции регулируется кнопками | / | |
| 23 | С сигнализацией заклинивания платы, остановкой без платы, функциями экономии воды и электроэнергии | / | |
| 24 | Каждая машина оснащена промывочным шлангом для удобного обслуживания | / | |
| 25 | Микровыключатель установлен на крышке фильтров всех секций мойки водой или медицинской воды; открытие крышки останавливает насос для защиты | / | |
| 26 | Все секции медицинской воды верхней крышки с дверцей и защитной функцией; открытие крышки останавливает насос для защиты | / | |
| 27 | Фильтровальная ёмкость литьевая цельная, исключены проблемы утечек из-за плохой сварки. Моющаяся фильтровальная ёмкость позволяет менять различные фильтрующие картриджи, нет необходимости заменять саму ёмкость; можно установить фильтровальную сетку, фильтровальный мешок из хлопка, фильтровальный картридж из хлопка | / | |
