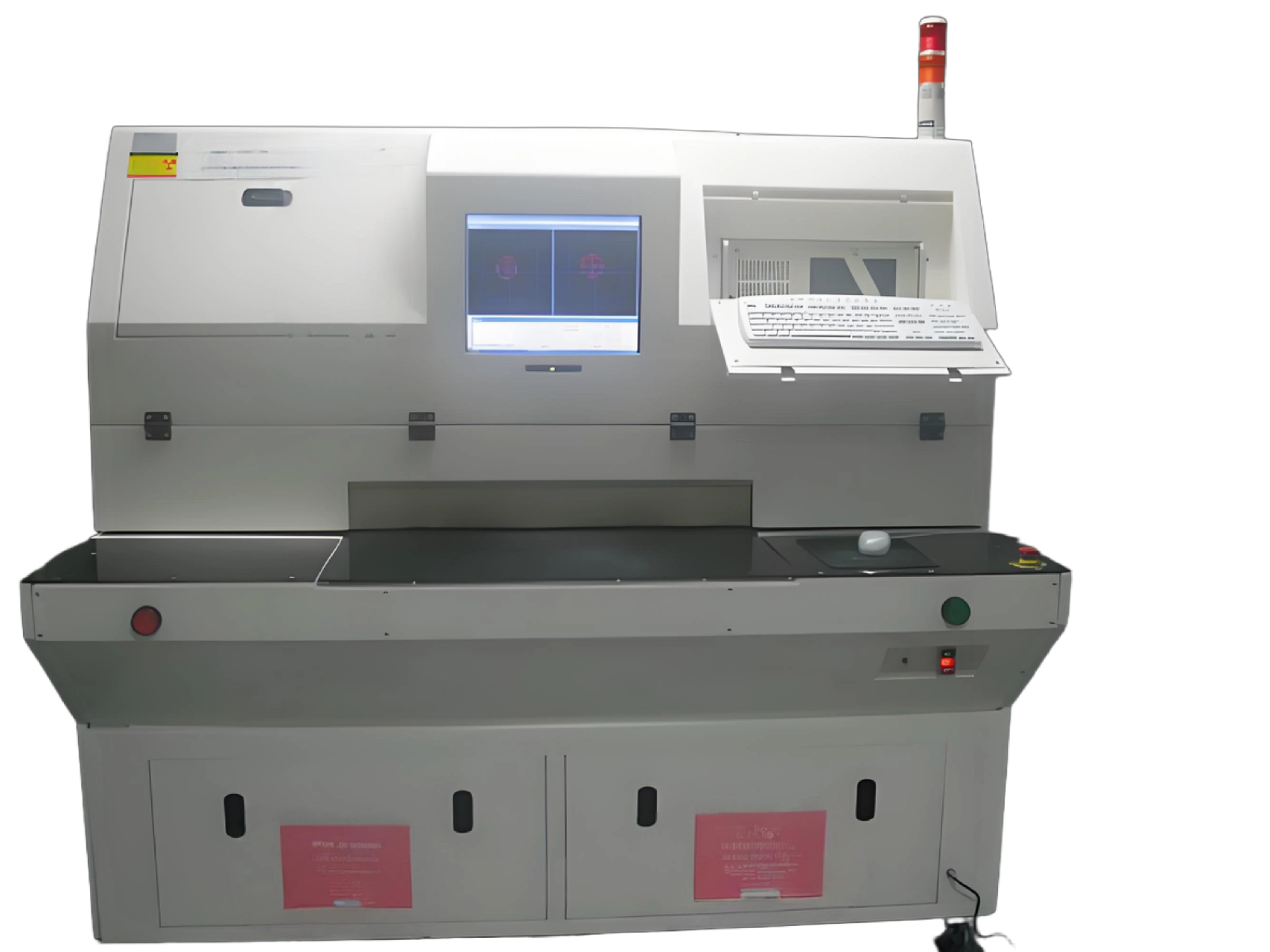

Автоматический рентгеновский сверлильный станок для многослойных плат
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габаритные размеры (Д × Ш × В), mm | 2747×1600×1662 мм | |
| 2 | Масса оборудования (kg)) | ≈≈3000 кг | |
| 3 | Источник питания Гц | AC220В±20%, 50/60Гц, 30А | |
| 4 | Максимальное потребление энергии, kW | 6,6 кВт | |
| 5 | Эффективный диапазон обработки, mm | Макс плата: 780×670 мм Мин: 310×210 мм | |
| 6 | Толщина обработки, mm | 0,3–8,0 мм | |
| 7 | m/min Скорость производства m/min | Ручной режим работы одной машины/без учёта времени разгрузки/режим целевого сверления: 3 отверстия около 8,5 с/пан, 4 отверстия около 9 с/пан | |
| 8 | Точность целевого сверления | ±±10 мкм, исключая погрешность измерения и используя тестовую плату ABLETEK | |
| 9 | Точность центрового сверления (2 отверстия в группе)) | ±±15 мкм, исключая погрешность измерения и используя тестовую плату ABLETEK | |
| 10 | Точность сверления с компенсацией поверхности (4 отверстия в группе)) | ±±15 мкм, исключая погрешность измерения и используя тестовую плату ABLETEK | |
| 11 | Система управления | Управление ПК | |
| 12 | Операционная система | Windows 7 | |
| 13 | Контроль расширения и усадки | Автоматическое измерение усадки/растяжения, автоматическая укладка и прогнозирование смещения слоёв | |
| 14 | Настройка операции сверления | 1,2,3,4,7 маркировка центрового сверления | |
| 15 | Контроль смещения слоёв | Процент площади смещения слоёв и контроль измерений | |
| 16 | Скорость шпинделя | 40 000 об/мин (макс.), 30 000 об/мин (макс.) в обычном режиме (программируемый или выбираемый)) | |
| 17 | Система управления осями | Сервосистема Mitsubishi SSCNET | |
| 18 | Гарантийный срок | Предоставляется 1 год гарантии после установки оборудования (кроме изнашиваемых деталей и повреждений по вине оператора)) | |
