Пробивной станок OPE

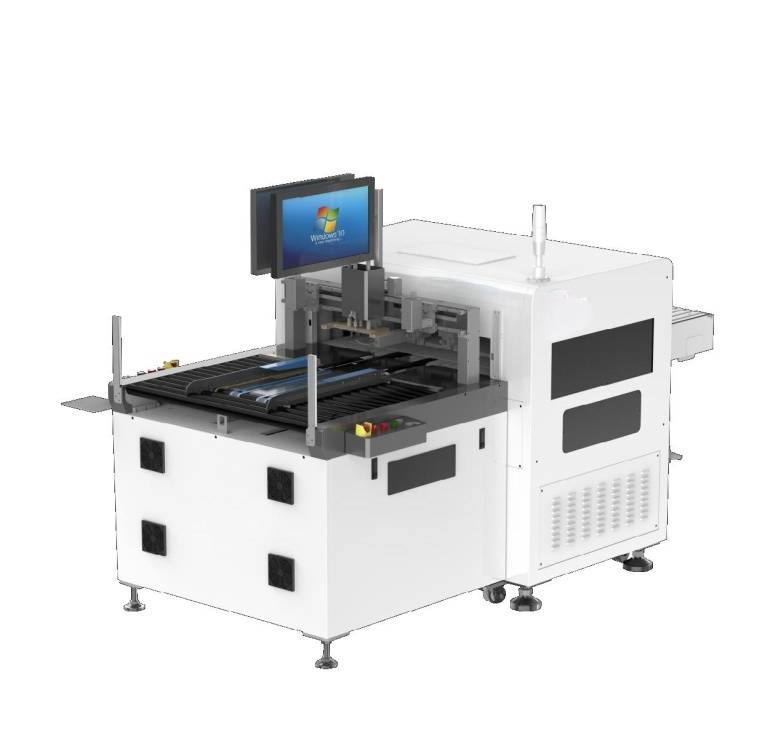

Автоматический пробивной станок

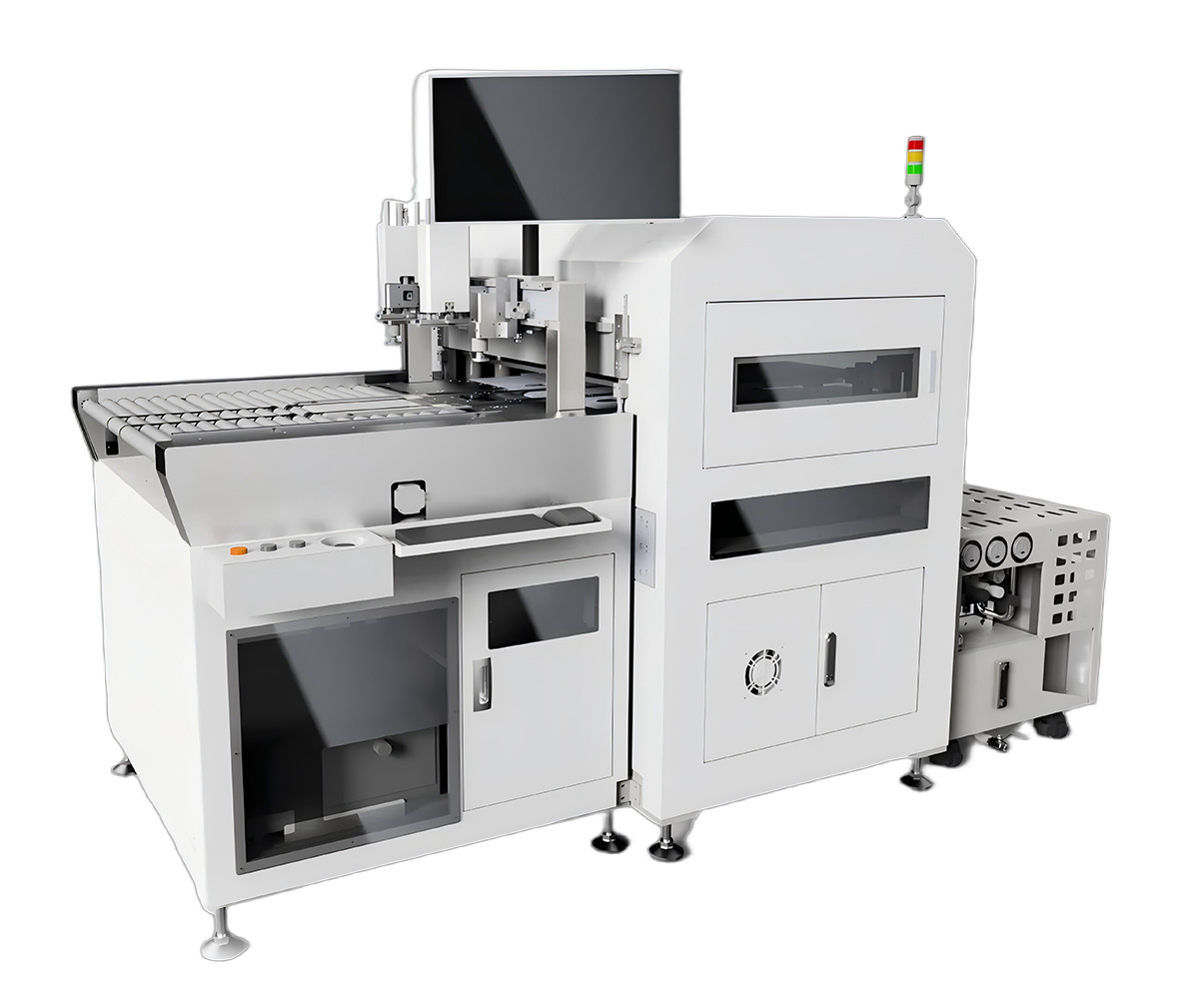

CCD пробивной станок направляющих отверстий
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габаритные размеры (Д × Ш × В), mm | 2688×1380×1780 мм (Д×Ш×В) | |
| 2 | Масса оборудования (kg)) | 2600 кг | |
| 3 | Источник питания | 380В 50Гц | |
| 4 | Максимальное потребление энергии, kW | 6 кВт | |
| 5 | Эффективный диапазон обработки, mm | Макс:32×26 дюйм Мин:14×12 дюйм | |
| 6 | Толщина обработки, mm | 2,0–40 мил 40-60mil(Punch needle and template need to be replaced) | |
| 7 | Скорость производства m/min | Automatic line 8 pnl/min(Mechanical running speed 10 пан/мин)) | |
| 8 | Производительность оборудования | 9600 пан/ 209600 пан/день при 20 часах | |
| 9 | Точность визуальных измерений | ± ±0,3 мил в пределах ±0,3 мил | |
| 10 | Точность воспроизведения штампа | ± ±0,5 мил в пределах ±0,5 мил | |
| 11 | Интегрированная точность воспроизведения | ± ±0,8 мил в пределах ±0,8 мил | |
| 12 | Система встречных точек | Сегмент предварительной контрольной точки: 2 CCD, контрольная точка пробивного хоста: 4 CCD | |
| 13 | Метод позиционирования | 1. Сегмент предварительной контрольной точки: система распознавания изображений + координатная система платформы XYY 2. Punching segment: Image recognition system +XYθ platform coordinate system | |
| 14 | Режим источника света | Верхний и нижний источники света взаимозаменяемы и не ограничены негативом и позитивом | |
| 15 | Количество пробитых отверстий | Рамка платы, подписанная обеими сторонами (может быть указана), имеет преимущественную силу | |
| 16 | Интеллектуальное управление | Четырёхуровневое управление доступом | |
| 17 | Отображение SPC-диаграмм и волновых форм данных пробивки | ||
| 18 | SPC-контроль усадки с компенсацией по направлениям X/Y | ||
| 19 | Автоматическая операция пробивки | Однокнопочное управление | |
