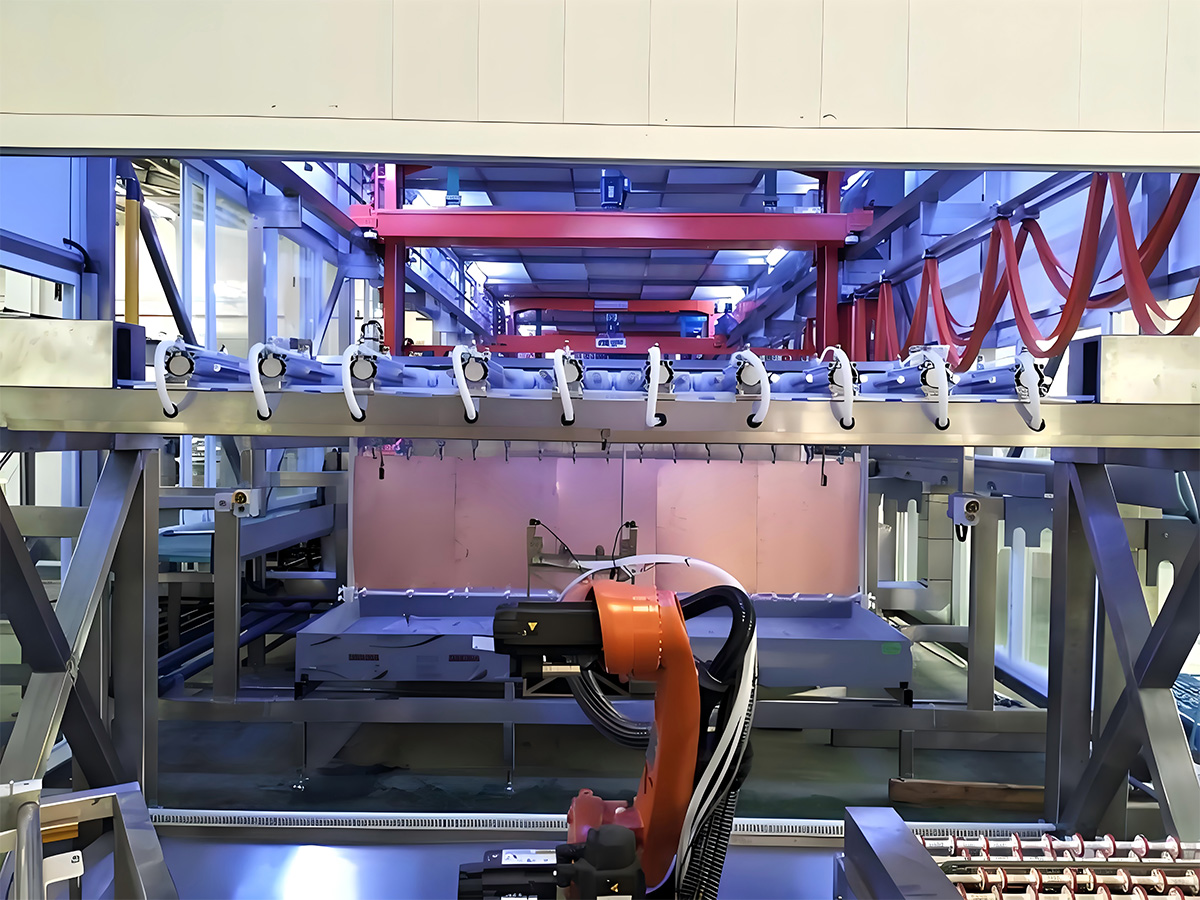

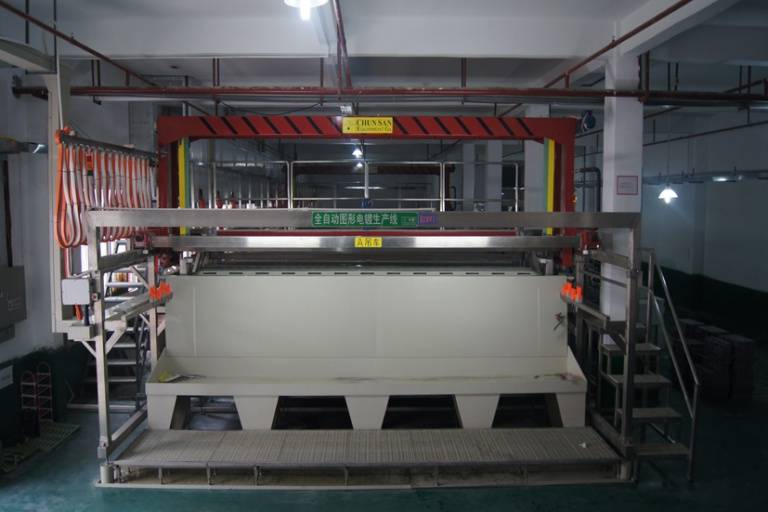

Автоматическая линия гальванического нанесения рисунка
Машина гальванического меднения рисунка

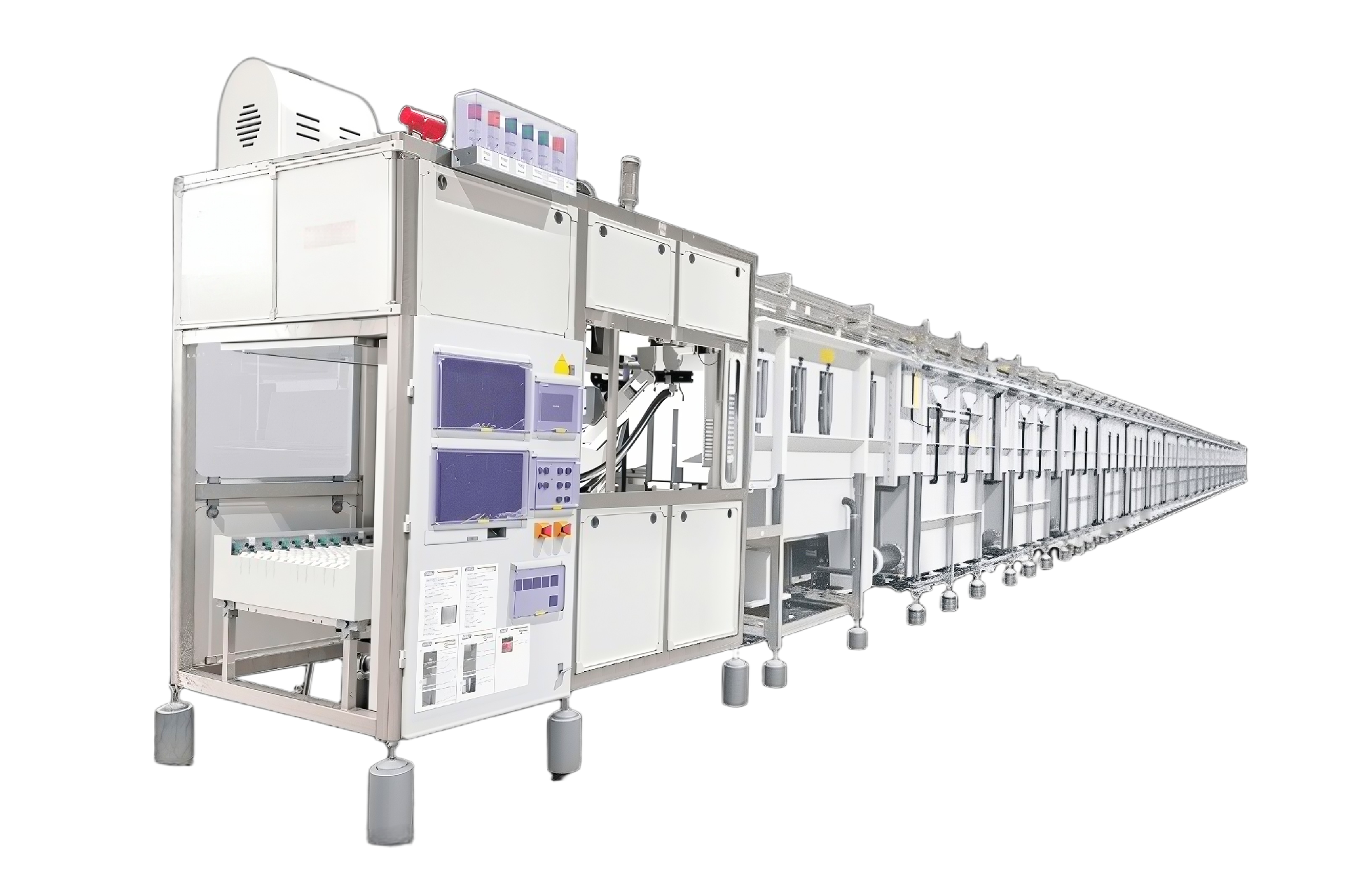

Вертикальная линия нанесения рисунка
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габаритные размеры (Д × Ш × В), mm | 43470×10236×4450 мм | |
| 2 | Масса оборудования, Kg | 800 кг/м²/㎡ | |
| 3 | Источник питания, kW | AC380В/50Гц | |
| 4 | Максимальное потребление энергии, kW | 495 кВт | |
| 5 | Давление воздуха МПа | Давление воздуха: 0,5–0,7 МПа Расход воздуха: 32 л/мин | |
| 6 | Вентиляционная производительность оборудования | 420 CMM | |
| 7 | Эффективный диапазон обработки, mm | Мин:300×300 мм Макс:546×622 мм | |
| 8 | Толщина обработки, mm | Мин:0,3 мм Макс:3,5 мм | |
| 9 | Производительность мин/цилиндр | 4,6 мин/цилиндр; 5,5 мин/цилиндр | |
| 10 | Режим работы | Быстросъёмная полка | |
| 11 | Марка выпрямителя | Выпрямитель марки LIYUAN 800A/5В | |
| 12 | Расстояние между быстрыми полками | 100 мм | |
| 13 | Количество ванн | 14 медных, 2 оловянных, 1 ремонтная перевёрнутая ванна | |
| 14 | Ширина ванны | 4800 мм | |
| 15 | Соотношение сторон | 12.5：1 | |
| 16 | Рама тонкой платы | Использовать листовую раму ниже 0,8 мм | |
