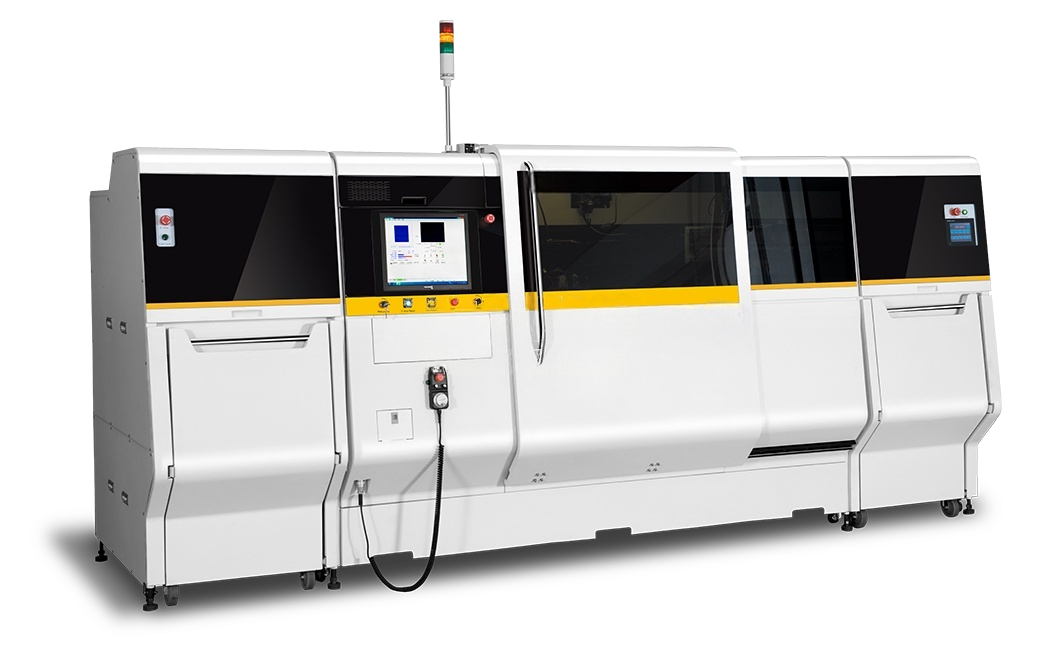

Механический сверлильный станок с ЧПУ для печатных плат
ЧПУ сверлильный станок
Автоматический фрезерно-сверлильный станок
Многошпиндельный сверлильный станок
Характеристики
| №. | Параметр | Технические параметры | ||||
| 1 | Количество шпинделей | 1 | 2 | 4 | 6 | |
| 2 | Габаритные размеры (Д×Ш×В)) | 4700×2000×1610 мм | ||||
| 3 | Масса оборудования (kg)) | 13000 кг | ||||
| 4 | Источник питания | 3PH-AC380V+N+PE, 50/60Hz | ||||
| 5 | Автоматический выключатель/главный выключатель | 100 | ||||
| 6 | Максимальное потребление энергии, kW | 15 кВА | ||||
| 7 | Эффективный диапазон обработки, mm | 24,5”×29,7” (622×755 мм)） | ||||
| 8 | мм | 635×772 мм | ||||
| 9 | Система управления | Контроллер CNC84/SEIB MEYER | ||||
| 10 | Шпиндель | 20000–200000 об/мин Скорость 20000–200000 об/мин | ||||
| 11 | Максимальная скорость перемещения по осям X,Y | 80 м/мин | ||||
| 12 | Максимальная скорость перемещения по оси Z | 35 м/мин | ||||
| 13 | Ёмкость магазина инструментов | 6–300 шт. | ||||
| 14 | Система измерения по осям X,Y,Z | Высокоточный линейный энкодер с минимальным разрешением 0,5 мкм | ||||
| 15 | Система позиционирования и зажима | Автоматическое пневматическое позиционирование SMC & зажим | ||||
| 16 | Система обнаружения сломанного инструмента | Конденсаторное обнаружение сломанного инструмента | ||||
| 17 | Система измерения инструмента | Обнаружение диаметра и длины режущей кромки инструмента | ||||
| 18 | Точность позиционирования | ±±0,004 мм | ||||
| 19 | Повторяемость позиционирования | ±±0,0025 мм | ||||
| 20 | Точность сверления | ±±0,018 мм | ||||
| 21 | Минимальный диаметр сверления | 4 мил (φ0,1 мм)） | ||||
| 22 | Максимальный диаметр сверления | 256 мил (φ6,5 мм)） | ||||
| 23 | Защитная световая решётка | Защитные меры при установке противоположной решётки | ||||
| 24 | Сушилка | Используется для удаления твёрдых частиц ≥ 0,01 мкм, влаги и остаточного содержания масла < 0,01 PPM, с функцией автоматического слива | ||||
| 25 | Воздушный резервуар | Стабильное давление воздуха, не влияющее на работу шпинделя при резком изменении мгновенного давления | ||||
