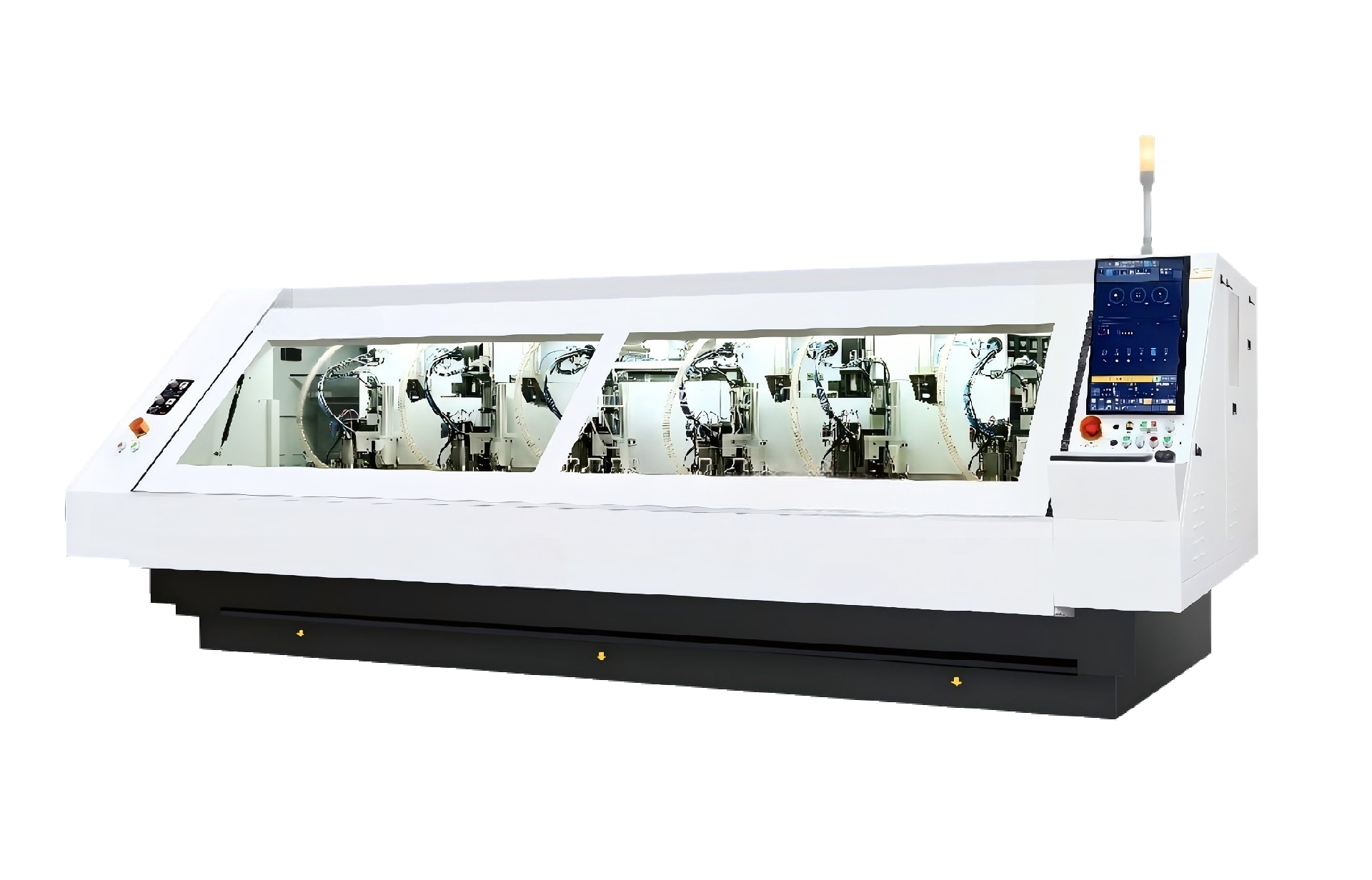

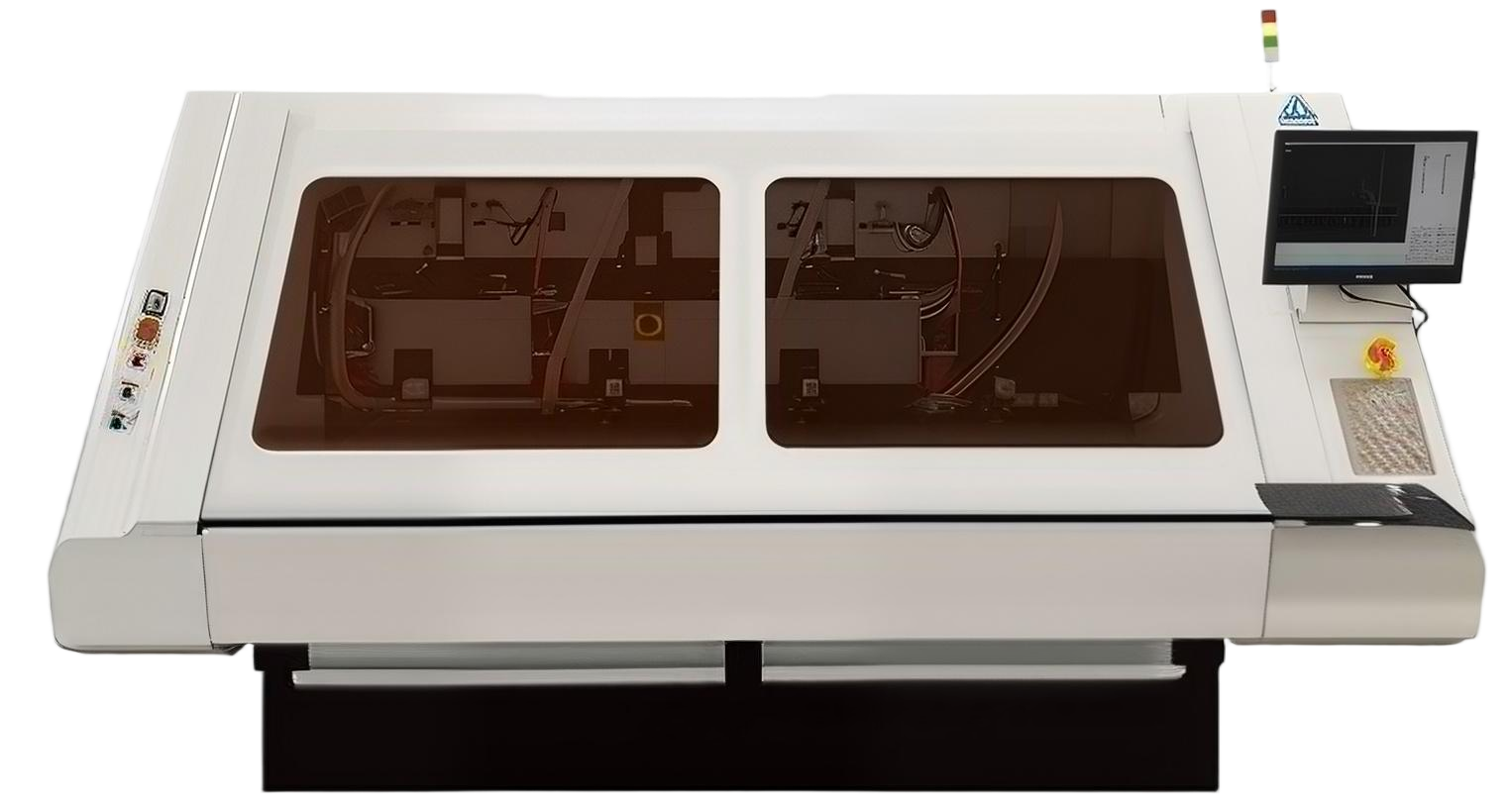

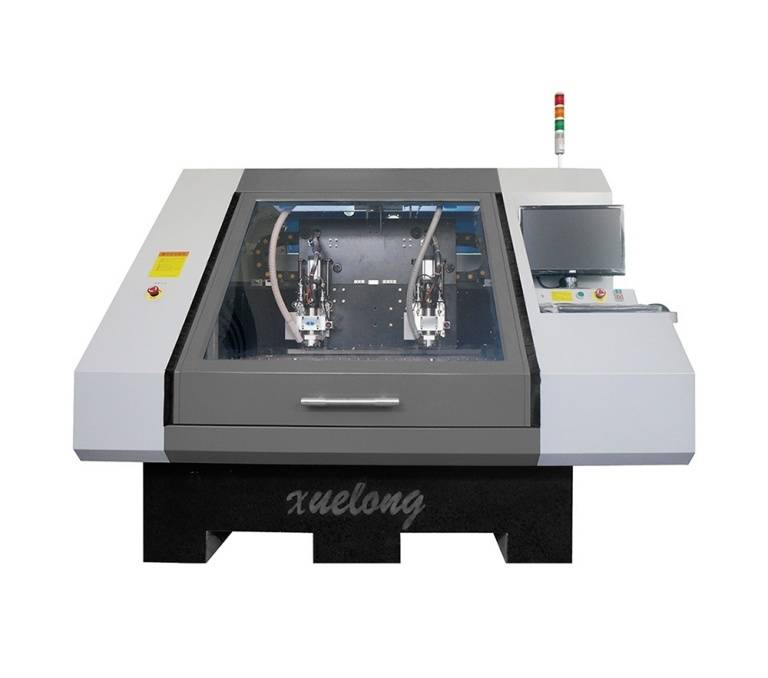

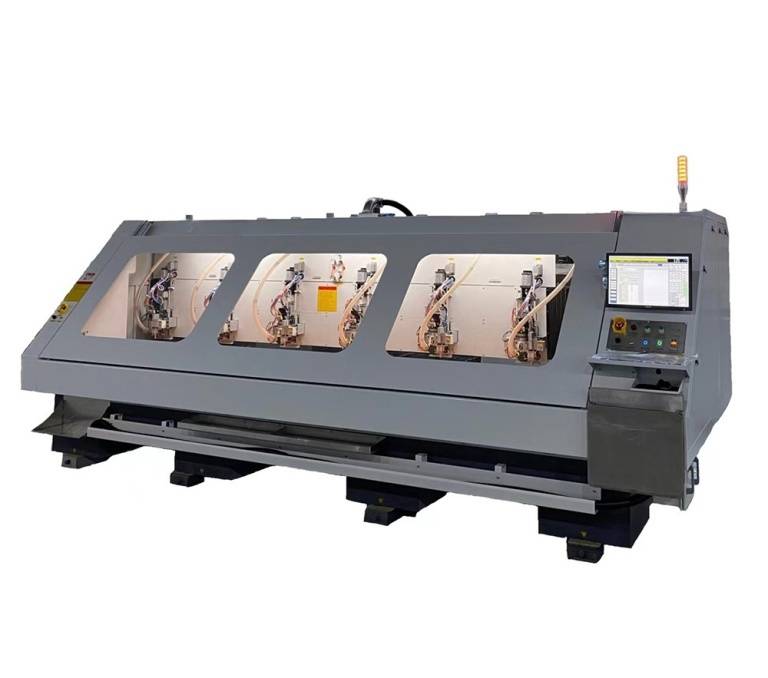

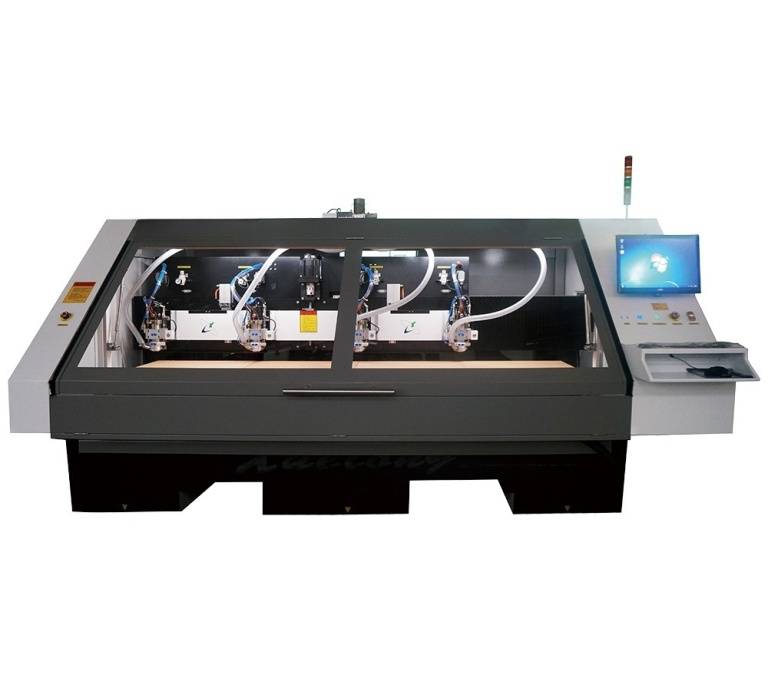

Механический фрезерный станок для печатных плат
ЧПУ фрезерный станок
Автоматический фрезер для печатных плат
Характеристики
| №. | Параметр | Технические параметры | |||
| Количество шпинделей | 2 | 4 | 6 | ||
| 1 | Габаритные размеры (Д × Ш × В), mm | 4744×2283×1600 мм | |||
| 2 | Масса оборудования (kg)) | 10500 кг | |||
| 3 | Источник питания | 3PH-AC380В+N+PE,， 50/60Гц | |||
| 4 | Автоматический выключатель/главный выключатель, A | 30 А | |||
| 5 | Максимальная потребляемая мощность, кВА | 12 кВА | |||
| 6 | Эффективный диапазон обработки, mm | 640×830 мм (около 6-25,2”×32,7”)″) | |||
| 7 | Скорость перемещения по осям X и Y | 50 м/мин (линейный двигатель)) | |||
| 8 | Скорость перемещения по оси Z | 30 м/мин (сервопривод)) | |||
| 9 | Ёмкость магазина | 15 шт. (стандарт)) | |||
| 10 | Скорость шпинделя | 20000–60000 об/мин | |||
| 11 | Точность позиционирования | ±±0,004 мм | |||
| 12 | Повторяемость | ±±0,0025 мм | |||
| 13 | Точность сверления | ± ±0,025 мм (условия HANS)) | |||
| 14 | Точность фрезерования | ± ±0,050 мм (условия HANS)) | |||
| 15 | Размеры бакелитовой плиты верстака | 650×840 мм (около 6-25,5”×33”)″) | |||
| 16 | Давление воздуха 0,65-0,75 МПа | 0,65-0,75 МПа | |||
| 17 | Вакуумная очистка | 7,5 л.с. -1500 мм вод. ст. 7 м³/мин | |||
| 18 | Температура | 20-24℃ | |||
| 19 | Влажность | 45—65% | |||
