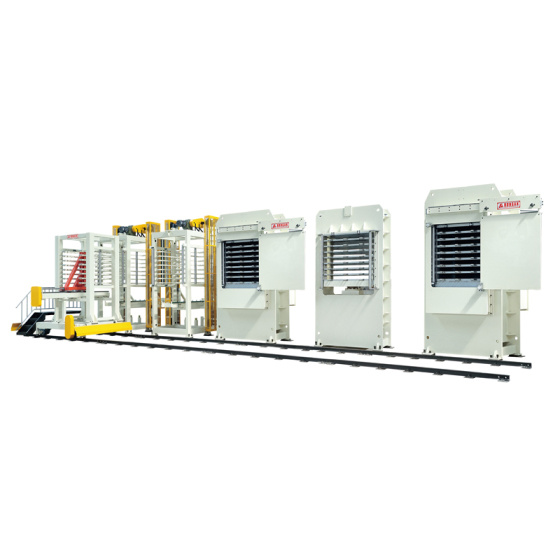

Система вакуумного ламинирования
Система вакуумного ламинирования

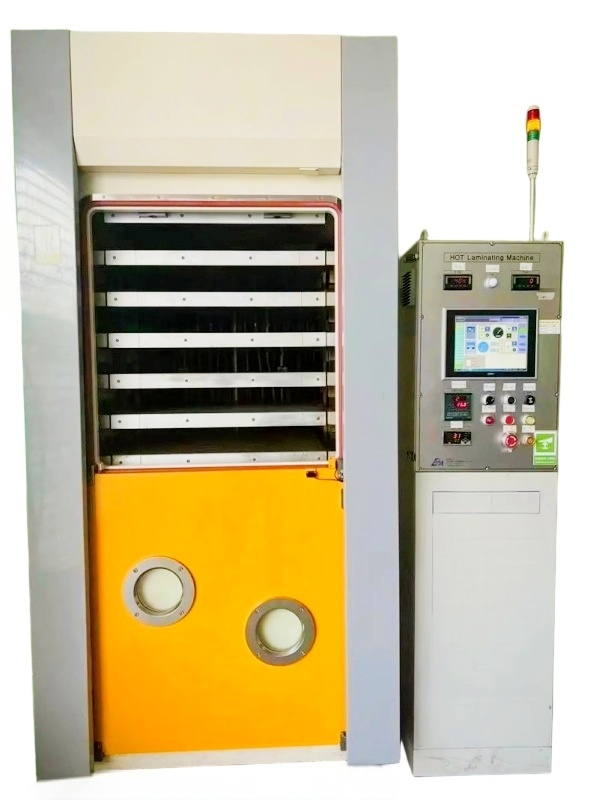

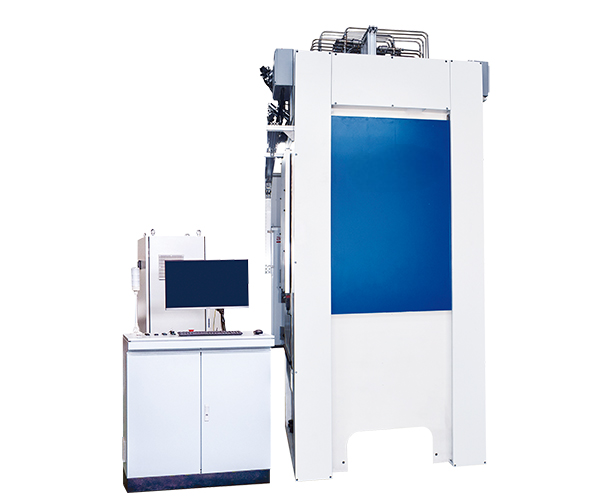

Гидравлический вакуумный пресс для печатных плат
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габариты (Д×Ш×В)) | Горячий пресс: 1344×1882×3951 мм Холодный пресс: 1090×1410×3443 мм | |
| 2 | Нагрузка на пол (т/м²) ²) | 20 кН/м²/㎡ | |
| 3 | Источник питания | 380В, AC, 3-фазный, 50Гц | |
| 4 | Максимальное потребление энергии, kW | 57,3 кВт | |
| 5 | Спецификация источника воздуха | Расход воздуха: 50 л/мин Давление воздуха:： 0,6-1,0 МПа | |
| 6 | Применимый размер стальной платы, мм | 787×1295×1,6 мм | |
| 7 | Котёл | Вторичная печь, насос теплоносителя, двигатель теплоносителя, пропорциональный клапан | |
| 8 | Горячий пресс | Двигатель, нагревательная плита, корпус, гидравлический поршень, вакуумный уплотнитель, термопара, гидравлический компонент, 2 пресса для горячего прессования | |
| 9 | Холодный пресс | 1 холодный пресс | |
| 10 | Вакуумная система | Корпус, гидравлический поршень, охлаждающая плита, термопара | |
| 11 | Гидравлическая система | Двигатель, двухсторонний насос | |
| 12 | Электронная система управления | Компьютер, ПЛК, датчик температуры, пневматический электромагнитный клапан, компоненты системы безопасности, датчики положения и другие электронные компоненты | |
| 13 | Система подачи/разгрузки/тележка | Мотор толкателя, подъёмный мотор, мотор вращения роликов, пневмокомпоненты, линейная направляющая | |
