Машина контроля сверления
Машина контроля сверления

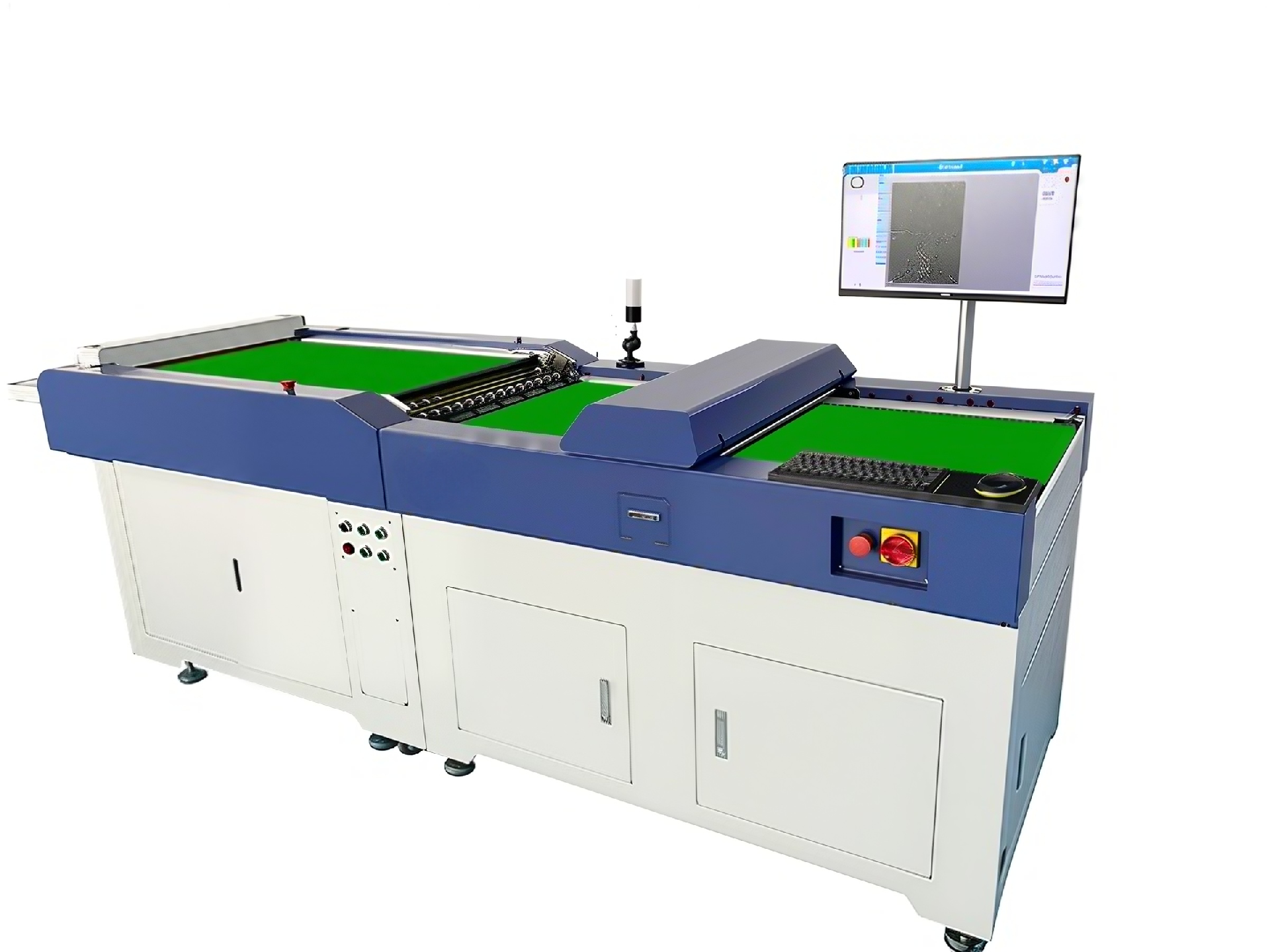

Высокоскоростная лазерная машина контроля сверления
Характеристики
| №. | Параметр | Технические параметры | |
| 1 | Габариты | 1485×1278×1498 мм | |
| 2 | Масса | 500 кг | |
| 3 | Основной материал | Покрытие плиты 304 стали | |
| 4 | Питание (напряжение В/частота Гц)) | 220В, 50Гц | |
| 5 | Мощность (кВт)) | 2,5 кВт | |
| 6 | Требования к давлению воздуха | 0.5 ～ 0,7 МПа | |
| 7 | Технологический процесс | Обычная сверлёная плата, после гальванизации, инспекция готовой платы | |
| 8 | Рабочая поверхность стола | （（1100±25）мм | |
| 9 | Скорость инспекции | Используется для сверления, гальванизации и инспекции крупных плат: скорость 8 м/мин; для инспекции готовых плат: скорость 8, 12, 16 м/мин (регулируемая)) | |
| 10 | Точность обнаружения круглых отверстий | Точность измерения отверстия на разных скоростях: ±15 мкм (8 м/мин); ±20 мкм (12 м/мин); ±30 мкм (16 м/мин) | |
| 11 | Точность пазов | 8 м/мин: ±75 мкм; 12 м/мин: ±100 мкм; 16 м/мин: ±150 мкм | |
| 12 | Способность обнаружения остаточной стружки в круглых отверстиях/пазах | ≥≥3 мил (8 м/мин)） | |
| 13 | Отображение траектории инструмента | Отображает информацию о радиусе инструмента для диаметра отверстия сверлильной платы | |
| 14 | ±Загрузка платы ±30° | Может быть проверено | |
| 15 | Измерить размер | 120×80 мм ~ 650×650 мм | |
| 16 | Измерение диаметра отверстия | 0,1–10 мм | |
| 17 | Измерение толщины платы | 0.3 ～ 7 мм | |
| 18 | Минимальное поле отверстия | 0,1 мм | |
| 19 | Количество контрольных отверстий | 600000 | |
| 20 | Максимальное соотношение сторон | 16:01 | |
| 21 | Питание | Фаза 1 AC220В, 50Гц, 2,5 кВт | |
| 22 | Пункт инспекции | Круглое отверстие: пористое, малое отверстие, большое отверстие, мелкое отверстие, мусор. Стандартный паз: пористый, малое отверстие, длина паза, ширина паза, угловое смещение, мусор. Фигурный паз: избыток рыбки, пропуск рыбки, отверстие, малое отверстие, форма, мусор. Внешний вид платы: дефект кромки, избыток рыбки, пропуск рыбки | |
| 23 | Метод моделирования | Данные CAM (данные NC-сверления, фрезерования) или стандартное моделирование платы; поддержка вторичного сверления | |
| 24 | Требование к окружающей среде | Температура 25±5 ℃; ℃; влажность 50% плюс-минус 10%% | |
